NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 7/12/2012, 11:52

Very Happy

Comme vous le savez SECMA monte depuis un certain temps un concept nouveau sur le freinage du F16 ,
la partie nouvelle ,la suppression du câble de transfert entre la pédale de frein et le maitre cylindre ,
Depuis le début de l'année 2012 SECMA cherchait un kit à proposer,pour les non équipés.

pour ceux qui le souhaite un kit a été mis au point pour monter à la place ,ce kit comprend un nouveau pédalier réglable reprenant les fonctions du premiers (câble accélérateur ,câble embrayage) et l’intégration pédale de frein maitre cylindre nouveau ,et le circuit durites aviation . (notice et photos de montage) tarif 598 euros ttc . hors montage .

comme je vais commencer les modifications sur le f16 de Sergio, ce kit de frein sera monté ,
quelques explications et photos. Au moment du montage début d’année.(je n'ai pas vu actuellement ce montage)

Sergio a été sage le santa va le gater langue .

king2

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par bertrand2co le 7/12/2012, 13:20

Merci pour l'info Fafa.

Et tiens-nous au courant, pcq çà m' interresse bien de supprimer ce cable. Very Happy
avatar
bertrand2co

Messages : 1144
Date d'inscription : 20/08/2009
Age : 54
Localisation : France / Nord

http://gite.oree.des.marais.free.fr/indexsecma.htm

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par sebastien4012 le 7/12/2012, 18:58

Il me semble (et je compte sur vous pour me rectifier) que ceux qui veulent un peu plus d'assistance change le maitre cylindre. Le kit comprend un nouveau maitre cylindre. Est ce qu'il est de la même taille que celui d'origine? Si ce n'est pas le cas, l'assistance au freinage pourrait changer et soulager un peu le mollet.
avatar
sebastien4012

Messages : 1253
Date d'inscription : 01/11/2009

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par Baboon le 7/12/2012, 20:08

sebastien4012 a écrit:Il me semble (et je compte sur vous pour me rectifier) que ceux qui veulent un peu plus d'assistance change le maitre cylindre. Le kit comprend un nouveau maitre cylindre.-----------

Salut Sebastien

Assistance et format du maitre cylindre émetteur de freins sont deux composantes différentes.

Un MC trop gros, course à la pédale trop courte
Un MC trop petit, course de pédale trop longue
La capacité de l'émetteur correspond à la capacité dont ont besoin les 4 étriers.
L'actuel MC est 23.8 mm.

L'assistance est une aide auxilliaire à l'effort de la tatane sur la pédale.
Elle peut fonctionner par pression, par dépression selon la conception du véhicule.
Ensuite une assistance est calibré selon l'effort demandé, la taille du matos de freinage, etc etc etc

sebastien4012 a écrit:l'assistance au freinage pourrait changer et soulager un peu le mollet.

Ne nous dis pas qu'un sportif comme toi aurait besoin d'une assistance de la pédale pour bloquer
les 4 roulettes de ce charriot à 180, personne ne te croira mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr

De plus, avec une assistance, ton beau mollet olympique de concours le plus beau du monde Very Happy
aura forcément moins d'effort à fournir, mais tu n'auras plus aucun feeling de la gestion
du blocage des roues, et tu te mettras au tas Shocked

Baboon


_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9907
Date d'inscription : 08/06/2009
Age : 61
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par sebastien4012 le 7/12/2012, 23:27

Baboon a écrit:
De plus, avec une assistance, ton beau mollet olympique de concours le plus beau du monde Very Happy
aura forcément moins d'effort à fournir, mais tu n'auras plus aucun feeling de la gestion
du blocage des roues, et tu te mettras au tas Shocked

Justement, je sais que c'est une qualité du F16 (enfin ça a été dit plusieurs fois ici, je n'ai jamais été derrière le volant donc je ne peux pas le savoir ^^), je voulais savoir si ce changement pouvait enlever cette qualité du F16.

Visiblement le maitre cylindre n'a rien a voir avec l'assistance, donc ça ne changera rien.
Je pourrais garder mon mollet olympique de concours le plus beau du monde dans son état actuel. mdrrrrrrrrrr
avatar
sebastien4012

Messages : 1253
Date d'inscription : 01/11/2009

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par Baboon le 8/12/2012, 09:09

Suite

C'est le principe de la seringue. Un MC n'est qu'une simple ou double seringue.




Double émetteur en ligne, même principe que celui des Secma F16.



A bientôt
Baboon


_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9907
Date d'inscription : 08/06/2009
Age : 61
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par Baboon le 8/12/2012, 14:38

Assistance à dépression


_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9907
Date d'inscription : 08/06/2009
Age : 61
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par lepromeneur le 9/12/2012, 09:44

Super nouvelle ce kit Very Happy
avatar
lepromeneur

Messages : 761
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par PePe le 10/12/2012, 00:53

J'ai fait équiper mon F16 il y a quelques semaines avec ce kit.

C'est moins élastique, et c'est surtout plus sécurisant !
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 10/12/2012, 08:31

Very Happy

Pépé ècrit:

J'ai fait équiper mon F16 il y a quelques semaines avec ce kit.

C'est moins élastique, et c'est surtout plus sécurisant !


Les mots justes. topppppp
Sur l’aspects mécanique,
Un réel plus
Montage actuel style frein à main .

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par xav59 le 12/12/2012, 18:27

Bonsoir,
Concernant le freinage, quand j'ai acheté mon F16 il avait 4500 kms et un an et demi. Quelle fût ma surprise au premier freinage!!! Shocked
Depuis un an nous roulons toutes les semaines avec, le freinage c'est nettement amélioré.
Une voiture qui ne roule pas, ou occasionnellement reflechiii Pas bon pour les freins (plaquettes, disques, liquide,...)
Donc le changement n'apporte qu'un confort????
Par contre j'ai changé le chauffage et pour la sécurité désembuage c'est le TOP cheers


avatar
xav59

Messages : 214
Date d'inscription : 30/10/2012
Age : 53
Localisation : gravelines

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 12/12/2012, 20:54

Very Happy
xav59 écrit:
Donc le changement n'apporte qu'un confort????

Le système actuel fonctionne bien ,

l’évolution avec le kit, supprimant un câble gaine de 1 mètre à boules serties via un renvoi articulé qui par une tige pousse le piston du maitre cylindre ,devient direct pédale ,tige ,maitre cylindre.

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par xav59 le 14/12/2012, 10:32

Bnojour,
Pourquoi ne pas tout simplement changer le cable (liaison souple) par une biellette comme celles sur la boite de vitesse.
avatar
xav59

Messages : 214
Date d'inscription : 30/10/2012
Age : 53
Localisation : gravelines

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 14/12/2012, 11:27

Bonjour,

Dans le concept du pédalier réglabe par un cable la solution basique comme sur vélo ,pour le système par biélle(tout simplement changer le cable ??) SECMA a sans doute étudié ,pour trouver le système le plus direct à égaliter avec une auto.

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par PePe le 14/12/2012, 13:43

xav59 a écrit:Bnojour,
Pourquoi ne pas tout simplement changer le cable (liaison souple) par une biellette comme celles sur la boite de vitesse.

C'est un peu plus compliqué que ça :

Sur le F16, les sièges sont fixes et c'est le pédalier qui est mobile.

Sur le premier montage, le maître cylindre est solidaire du châssis et le montage de câble permet de rattraper les translations du pédalier. Sur le nouveau montage, le maître cylindre est solidaire du pédalier.

Donc :

nouveau pédalier
remplacement de quelques durites (celles vers l'arrière) pour avoir un peu de mou.
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par edlap01 le 14/12/2012, 15:46

salut les copains,
On pourrait avoir une petite photo du fameux kit?
Merci
avatar
edlap01

Messages : 891
Date d'inscription : 05/03/2012
Age : 45
Localisation : gex 01

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 14/12/2012, 16:49

Very Happy

j'attend 2 kits avec les photos de montage ,à moins que certains garçons l'ayant montés ont les photos topppppp

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par PePe le 14/12/2012, 18:32

edlap01 a écrit:salut les copains,
On pourrait avoir une petite photo du fameux kit?
Merci

Je n'ai pas de photos, car une fois monté on ne voit rien, sauf en démontant le capot et la trappe de visite. J'ai fait monter le mien à Aniche, je n'ai donc pas trop eu le temps de regarder comment ça se montait... Wink
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par xav59 le 15/12/2012, 09:17

Bonjour,
J'ai téléphoné chez secma pour avoir un devis pour cette opération, la piéce + main d'oeuvre (+ ou - 3hrs) = 800 euros.
Il serait sympa pour la prochaine grande messe des SECMAISTES à CLASTTRES de pouvoir essayer un F16 avec nouvau système de freinage. Cela pourra déterminer si oui ou non cette modification selon l'utilisation (piste ou pas , conduite sportive ou pas, ....).
Merci à FAFA44 pour son explicaton et surtout respect pour la transecmation (Bras V1 en V2, moteur,..) du f16, à PePe, Baboom pour avoir créé ce site et l'entretenir, et tous les autres pour l'enrichissement technique et autre de celui-ci.
Bon week-end.
avatar
xav59

Messages : 214
Date d'inscription : 30/10/2012
Age : 53
Localisation : gravelines

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 15/1/2013, 12:37

Very Happy

Le père santa ,a été Généreux I love you 2 kits de frein venant du grand NORD,arrivée par traineau TNT,j'ai commencé le démontage de l'ancien pédalier et et la mise à sec du liquide dans tout le circuit sur celui de SERGIO ,actuellement en bonne voie ,je vous ferai un tuto de montage avec photos.
je suis satisfait sur le plan mécanique ,juste de petite modif .

king2

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par edlap01 le 15/1/2013, 13:06

Cool FAFA...j’attends avec impatience!!!
avatar
edlap01

Messages : 891
Date d'inscription : 05/03/2012
Age : 45
Localisation : gex 01

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 18/1/2013, 17:20

Very Happy

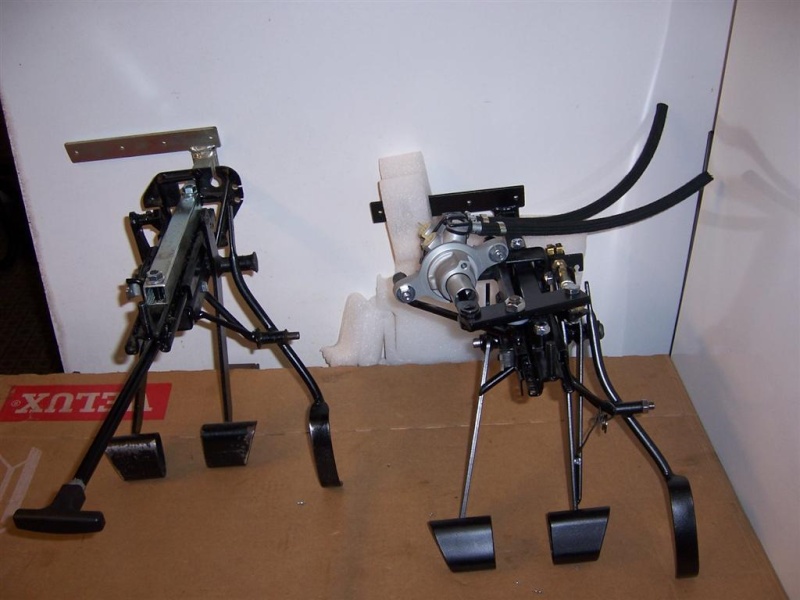

Comme je suis en petite modif du pédalier ,voila une photo de l'ancien et le nouveau,
les petites modifs concerne le filetage et taraudage pour remplacer 2 circlips à pincement que j'aime pas,un sur l'axe pédaliier et celui de la pédale accélérateur.
et une petite butée suite au remontage du levier de manoeuvre du rails ,qui pendait .

une présentation s'impose pour tracer et percer le nouveau trou pour le passage durites alimentation,et le réajustement des anciens trous pour assurer le passage convenable des éléments mobile (cables,durites) lors du réglage pédalier en hauteur.
le fait de la modif V2,caisse levée me permet de remonter à l'identique le kit durite plus long ,la durite avant gauche reste la même.

FAFA44

avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par edlap01 le 18/1/2013, 17:43

vivement un joli "tuto" de FAFA pour bien comprendre tout comme il faut Very Happy
avatar
edlap01

Messages : 891
Date d'inscription : 05/03/2012
Age : 45
Localisation : gex 01

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par FAFA44 le 25/1/2013, 16:36

Very Happy

Je viens de finir le montage du nouveau pédalier ,et purger le circuit ,sur le F16 de Sergio
Ma première impression au toucher me bluffe ,rien à voir avec le système basique ,je fais la comparaison avec le mien non modifié,
L’appui te fait sentir l’entrée dans le maitre cylindre ,et d’avoir augmenté la surface d appui des pédales,un régal ,Je saute de l’un à l’autre en chaussette ,sincèrement surpris ,dans quelques temps ce sera les essais ,j’espère un bon compromis.
Je vais faire le Tuto de montage ,un vrai petit boulot sans surprise de montage ,et pas de grosse modifs au montage.

king2

FAFA44



avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par edlap01 le 25/1/2013, 17:14

j'ai hate, j'ai hate....
Fafa, pour info j'ai eu Benoit Verite au tel et je vais faire différemment...je vais prendre les catcams.....
a+
avatar
edlap01

Messages : 891
Date d'inscription : 05/03/2012
Age : 45
Localisation : gex 01

Revenir en haut Aller en bas

Re: NOUVEAU KIT LIE AU FREINAGE DU F16

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
