Cherche photo des silent blocs de train ar F16 1ère génération

par lepromeneur 14/8/2011, 14:12

Bonjour à tous,

Je cherche une photo (une à l'usine ce serait le top) ou l'on voit les silent-bloc de train arrière des F16 de première génération (avant le passage en rotulé). Est ce que quelqu'un aurait ça ???

merci

par **Baboon** 14/8/2011, 17:14

lepromeneur a écrit: Est ce que quelqu'un aurait ça ???

merci

Désolé, parmi mes quarante douze mille photos, je n'ai pas ça en stock.
De plus, je n'en ai jamais vu de démonté

Baboon

par Invité 15/10/2012, 08:13

lepromeneur a écrit:

Bonjour à tous,

Je cherche une photo (une à l'usine ce serait le top) ou l'on voit les silent-bloc de train arrière des F16 de première génération (avant le passage en rotulé). Est ce que quelqu'un aurait ça ???

merci

OUI OUI dans quelques jours

FAFA44

par Invité 15/10/2012, 13:20

Je me gourre ou ya tout ce qu'il faut là:

https://secma-f16passion.forumactif.org/t1658-bras-de-suspatte-arriere-v1-guimauve?highlight=guimauve

Comme c'est un sujet qui m'interesse, je me rapelai de ces photos de baboon...

Il en a tellement, qu'il ne s'en souviens plus...
C'est cela que tu recherces?

par Invité 15/10/2012, 15:38

Sur la prochaine photo inédit le tip topppppp

,le détails des silentblocs du V1.

king2

FAFA44

par Invité 16/10/2012, 17:45

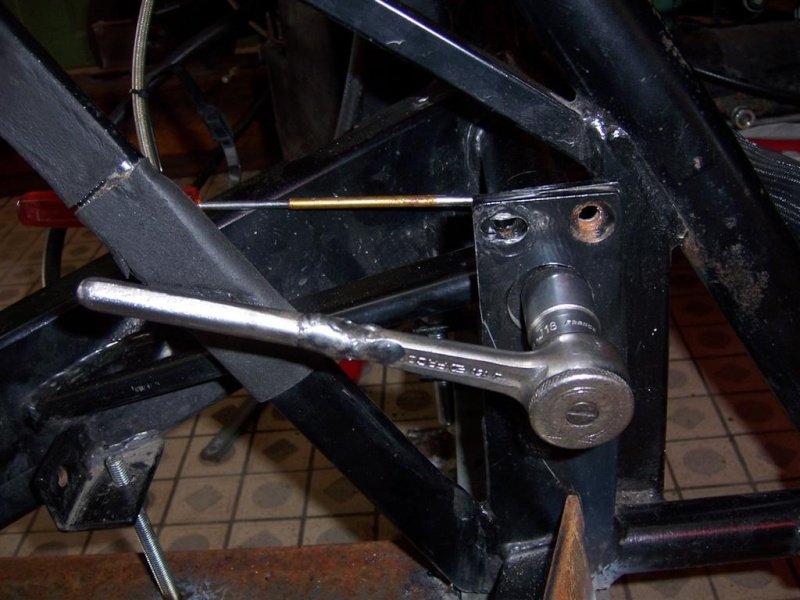

Voila les silentblocs du V1
Dans le corps de l'articulation un montage de 2 silentblocs de diam 30mm ext 12 mm int longueur 40mm pour le diam 30mmet
longueur 42mm pour le diam 12mm.
un alésage du tube permet de monter les silent blocs en butés
une entretoise avec taraudage m12 aux extrémitées permet de serrage avec 2 fixations .
1 trou de 5 mm au travers permet le blocage du fourreau.
pour extraire le silent bloc complet affraid
