Trois petits mano pour le F16 DE Sergio 49

Message par FAFA44 le 31/1/2011, 15:25

Very Happy
à la retraite il faut s'occuper avec plaisir,ben le F16 un gros jouet bien agréable topppppp
j'aimerais bien travailler à la société SECMA et préparer les jouets langue langue .

encore en délir mdr de mdr .

dans les modifs pour Sergio j'ai monté 3 manos idem en fonction que les miens.

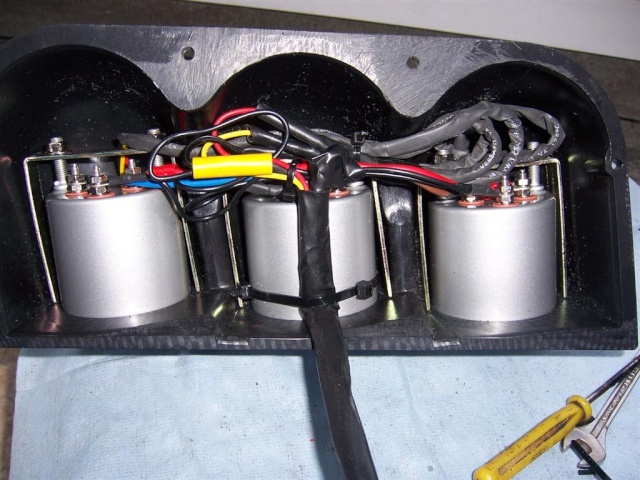

quelques photos du montage j'ai soudé les cosses et étamé les bouts des fils+gaine rétractables et démontage possible sans dégats sur les circuits de base.
en faisant les vidanges j'ai montées les sondes.
king2
FAFA44



[




couper et diminuer la durites de la valeur du bloc sonde







7 couleurs

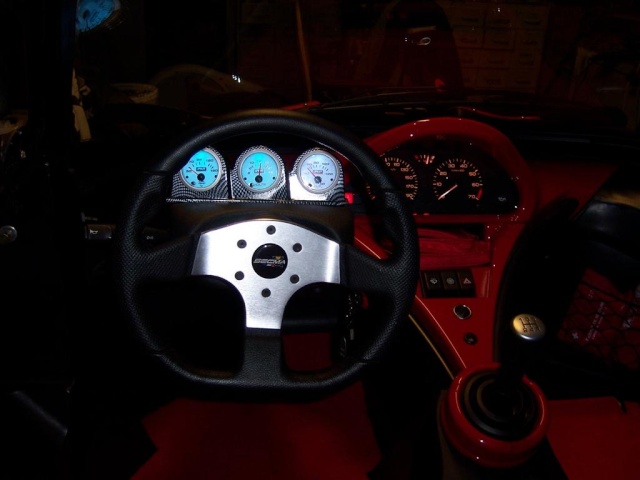

vue du support3 manos et Sergio qui récupère son jouet
avatar
FAFA44

Messages : 3496
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par TR87 le 1/2/2011, 00:16

Propre net topppppp
Du FAFA44 dans le texte quoi king2 coduit king2 coduit

Tu peux nous dire d'où vient le matos?

Tiens, une 'tite idée pour occuper ta retraite mdr mdr mdr :
Je crois que le jour où, un truc m'énerverait un poil: la clef Evil or Very Mad Evil or Very Mad . Doit y avoir moyen d'en faire un truc un peu moins agressif pour les fonds de poches, non, genre qui se replit ou quelque chose dans le style study study
avatar
TR87

Messages : 430
Date d'inscription : 01/09/2009
Age : 53

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par LibGo le 1/2/2011, 10:25

Impeccable ! Bravo pour le travail !
avatar
LibGo

Messages : 1098
Date d'inscription : 20/04/2010
Age : 44
Localisation : Marseille

http://leolibgo.free.fr/

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par FAFA44 le 1/2/2011, 12:33

Very Happy

Merçi pour les compliments ,cela reste vraiment accessible à tous,juste aimé bricoler.
sinon le matos ,sur internet,oreca,carevo,MTK,autosport willy.
king2
FAFA44
avatar
FAFA44

Messages : 3496
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par Samy le 1/2/2011, 13:11

TR87 a écrit:Je crois que le jour où, un truc m'énerverait un poil: la clef Evil or Very Mad Evil or Very Mad . Doit y avoir moyen d'en faire un truc un peu moins agressif pour les fonds de poches, non, genre qui se replit ou quelque chose dans le style study study

Il existe des clés de ce type sur ebay notamment, style télécommande Audi, Merco... Logiquement la 'clé' est brute et tu la fait retailler par la suite Wink
avatar
Samy

Messages : 643
Date d'inscription : 18/09/2010

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par junior le 12/4/2011, 18:50

Bonjour FAFA!

Très belle installation que tu as fait là!

Je compte en faire également une, avec temp huile, temp eau, et pression d'huile.

J'aurai besoin de tes conseils pour ce qui concerne le manchon pour mettre la sonde de temp d'eau, je n'en trouve pas de ce type, connais-tu le diamètre du filetage pour le sonde de ce dernier.

J'aurai aussi besoin de renseignements concernant l'adaptateur pour la sonde temp huile pour le bouchon de vidange Wink

(si tu as les liens de là ou tu les as commandés ce serait le grand luxe!! lol2

Merci Rolling Eyes
avatar
junior

Messages : 2006
Date d'inscription : 21/03/2011
Age : 31
Localisation : 57 et 67

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par Baboon le 13/4/2011, 14:05

junior a écrit:

J'aurai aussi besoin de renseignements concernant l'adaptateur pour la sonde temp huile pour le bouchon de vidange Wink

(si tu as les liens de là ou tu les as commandés ce serait le grand luxe!! lol2

Merci Rolling Eyes



Exemple de prise sandwich de filtre à huile sur lequel se raccorde une sonde de pression ou tempée d'huile,
et départ/retour vers un échangeur thermique d'huile

Baboon

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9787
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par FAFA44 le 13/4/2011, 14:27

Very Happy

Bonjour Junior,

pour les sondes temp eau /huile en général elles peuvent remplacer un bouchon monté sur le moteur de diam 14/16/18mm
dans mon cas j'ai choisi une version différente.
pour temp eau :une adaptation sondediam 32mm on coupe la durite et montage d'une petite sonde 1/8-27 npt un trou taraudé environ 10mm dans l'adaptateur,
les sondes livrées avec manos ou aux détails,suivant le modèle du mano.

pour la sonde huile ,j'ai fait un bouchon 16mm/pas de 150 +1 trou taraudé 1/8-27 npt, un copain tourneur me la réaliser,tu peux acheter la sonde 16mm/150 ou le bouchon percé .
regarde le poste (plus trois mano)

j'ai acheté chez MTK TUNING 69574 Pour moi.
AKC DISTRIBUTION pour Sergio 49.
suivant les manos qui nous plaisaient
pour info je préfére le fond blanc de Sergio plus visuel.

king2

FAFA44

à ta disposition topppppp
avatar
FAFA44

Messages : 3496
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par junior le 1/6/2011, 13:33

Mon F16 est sur chandelles en ce moment pour l'installation des 3 mano STACK dont j'ai fait l'aquisition.

Je vous ferai un petit reportage photo de l'installation mais en attendant je suis à la recherche du cable pour relier mes capteurs à la source d'éclairage et aussi le cable d'atténuation d'itensité lumineuse si il y en a un??

Derrière l'emplacement pour l'autoradio j'ai 3 fils qui se balladent. 1 noir masse et deux blanc (12v) mais c'est tout taperr

Si quelqu'un peut me dire ou trouver ces cables.

Et aussi à quoi correspondent les fusibles présent dans la boite a fusibles sous le tableau de bord au milieu.
avatar
junior

Messages : 2006
Date d'inscription : 21/03/2011
Age : 31
Localisation : 57 et 67

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par FAFA44 le 1/6/2011, 14:41

Very Happy

Salut Junior,
pour les fusibles pages 11 du manuel secma.
pour la masse noir j'ai tiré un fil de batterie
pour la lumière des manos le fusible tableau de bord 36 coté protection.
pour le cable du classique de chez leclercs/norauto/feu vert etc

je ne me suis pas servi des 2 blancs. tu peux à condition de savoir sur quel fusible ils sont protégés en testant ,

king2 la tête à l'envers je connais nulll affraid

FAFA44
avatar
FAFA44

Messages : 3496
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Trois petits mano pour le F16 DE Sergio 49

Message par PePe le 4/10/2011, 20:21

Au niveau des sondes, on avait mis une sonde qui remplaçait le bouchon de vidange du carter d'huile pour la température d'huile.

Pratique et pas intrusif sur les Alpine.
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas
