Message par Pat'gyver le 2/12/2017, 19:59

Etape ajustement ........ Par contre je ne sais pas encore quel type d'ouverture je vais opérer sur la bestiole .............. Le poids des portes sera certainement avantageux .....Je vais réfléchir à tout ça ................

Et c'est parti , mon ORNI - Page 3 Dscn1527

Et c'est parti , mon ORNI - Page 3 Dscn1526
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Baboon le 3/12/2017, 12:00

Pat'gyver a écrit:

Franco Sbarro est le dépositaire de nombreux brevets , beaucoup sont tomber dans le domaine public , comme le chassis poutre ( de Secma) , la roue sans moyeu etc ......


Bonjour Pat'gyver

Panhard utilisait déjà bien avant Monsieur Sbarro les techniques du châssis poutre,
au même titre que plus tard le fit Jean Rédélé avec ses Alpine 110, Lotus
avec ses petites Elan, Toyota avec sa GT 2000,etc etc etc
Click--->. http://panhard-racing-team.fr/?page_id=3878

Et c'est parti , mon ORNI - Page 3 DB-HBR-1956-CONSTRUCTION-CHASSIS

Et c'est parti , mon ORNI - Page 3 DB-HBR-1956-CONSTRUCTION-ELEMENTS-2

BABOON

_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

Et c'est parti , mon ORNI - Page 3 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10472
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 3/12/2017, 19:53

Baboon a écrit:
Pat'gyver a écrit:

Franco Sbarro est le dépositaire de nombreux brevets , beaucoup sont tomber dans le domaine public , comme le chassis poutre ( de Secma) , la roue sans moyeu etc ......


Bonjour Pat'gyver

Panhard utilisait déjà bien avant Monsieur Sbarro les techniques du châssis poutre,
au même titre que plus tard le fit Jean Rédélé avec ses Alpine 110, Lotus
avec ses petites Elan, Toyota avec sa GT 2000,etc etc etc
Click--->. http://panhard-racing-team.fr/?page_id=3878

Et c'est parti , mon ORNI - Page 3 DB-HBR-1956-CONSTRUCTION-CHASSIS

Et c'est parti , mon ORNI - Page 3 DB-HBR-1956-CONSTRUCTION-ELEMENTS-2

BABOON

Merci Baboon de rétablir l'échelle du temps , et comme tu es un grand passionné de l'auto et son histoire , je te fais confiance .
Malgré tout lors des interventions de Mr Sbarro , nous a prétendu autre chose ......... Rolling Eyes

Retour sur la suite :

Un peu d'ajustement , ce qui donne un bref aperçu de ce que sera la bestiole :

Et c'est parti , mon ORNI - Page 3 Dscn1528

Je pense tout de même partir sur une ouverture lambodoors , j'ai un système qui devait être greffé sur une calibra et qui n'a jamais été posé ..... il faut que je copie et que je l’allège .......et surtout le simplifier !

Et c'est parti , mon ORNI - Page 3 Dscn1529

Je commence à quadriller le toit pour faire la symétrie , le plus chia..... à faire ! pascontent

Et c'est parti , mon ORNI - Page 3 Dscn1530
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Baboon le 3/12/2017, 20:25

Pat'gyver a écrit:

Merci Baboon de rétablir l'échelle du temps , et comme tu es un grand passionné de l'auto et son histoire , je te fais confiance .
Malgré tout lors des interventions de Mr Sbarro , nous a prétendu autre chose ......... Rolling Eyes

Euuuuh, juste tout petit petit petit passionné de la grande et immense histoire de l'automobile
et du poids lourds, mais très très très loin d'être un historien.
A cela, Monsieur Sbarro peut prétendre tout ce qu'il veut et ça n'a guère d'importance Very Happy Very Happy Very Happy

BABOON

_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

Et c'est parti , mon ORNI - Page 3 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10472
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 7/12/2017, 18:42

La suite , je me glande pas , mais j'ai aussi une vie à coté mdrrrrrrrrrr

Voici un dégrossissage du galbe de la symétrie du demi-toit , j'espère m'approcher au plus près du galbe existant . Si tout pas bien , demain c'est greffage des 2 demi-toits . cheers

Et c'est parti , mon ORNI - Page 3 Dscn1531

La visserie inox et les rondelles sont arrivées , je vais pouvoir prévoir mes affleurements dans la maquette du toit et des portes . Un joint glisser sous les rondelles au passage .

Et c'est parti , mon ORNI - Page 3 Dscn1532


Dernière édition par Pat'gyver le 7/12/2017, 20:43, édité 1 fois
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Achille Bobyla le 7/12/2017, 18:56

Pat'gyver a écrit: Un joint glisser sous les rondelles au passage .

Il existe des rondelles néoprène que je trouve chez POINT P au rayon toiture. topppppp

Achille wavy
Achille Bobyla
Achille Bobyla

Messages : 3681
Date d'inscription : 03/07/2011
Age : 63
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 7/12/2017, 20:43

Achille Bobyla a écrit:
Pat'gyver a écrit: Un joint glisser sous les rondelles au passage .

Il existe des rondelles néoprène que je trouve chez POINT P au rayon toiture. topppppp

Achille wavy

king2
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 9/12/2017, 13:52

Le rendu de la symétrie me plait guère ..... y va avoir du boulot pour essayer d'atténuer cette arrête en plein milieu .

Et c'est parti , mon ORNI - Page 3 Dscn1533

Vous en pensez quoi ?????????????????????????????????

Et c'est parti , mon ORNI - Page 3 Dscn1535

J'usine en POM les futurs logements de vis qui me servir à noyer dans le master :

Et c'est parti , mon ORNI - Page 3 Dscn1534
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 9/12/2017, 19:21

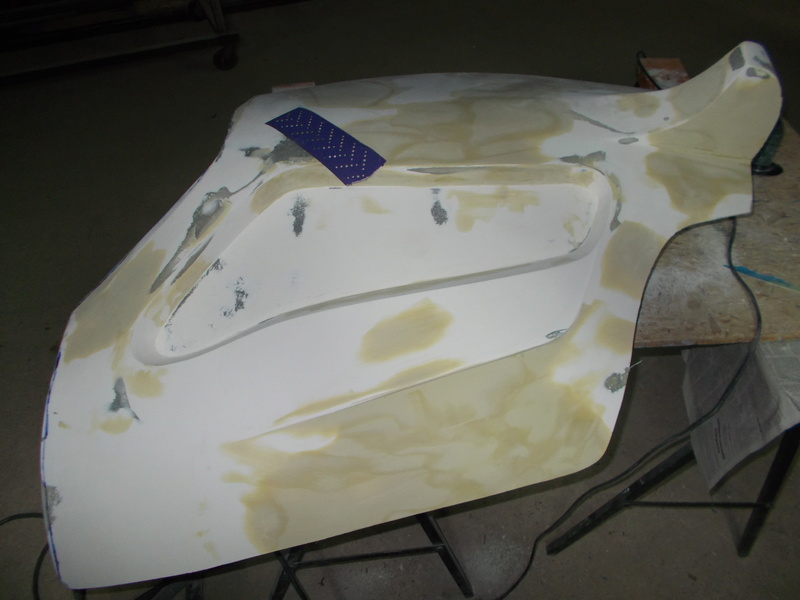

Après ponçage ça va beaucoup mieux cheers ce fichu plan de symétrie commence à se fendre dans le paysage mdrrrrrrrrrr

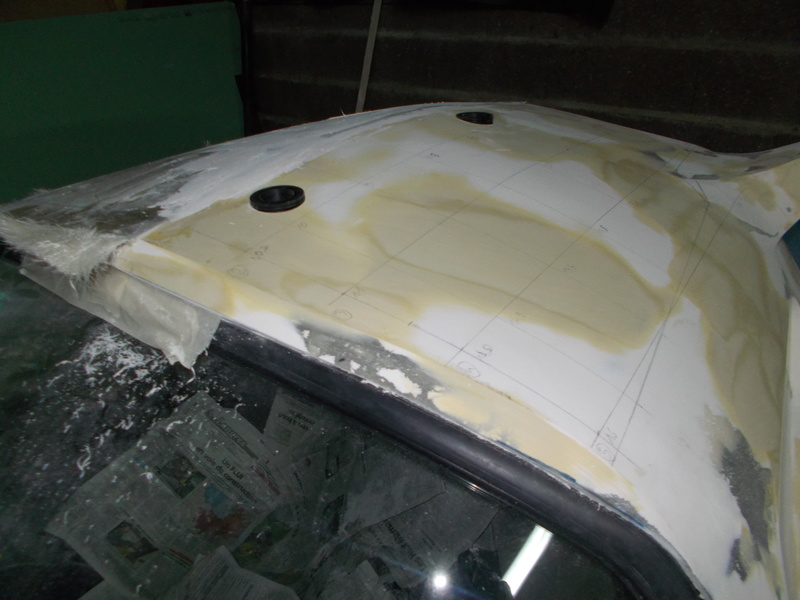

Les logements de vis en cours d'intégration dans le master :

Et c'est parti , mon ORNI - Page 3 Dscn1536
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 10/12/2017, 13:27

Je rappelle que je suis encore en maquettage et que ce n'est pas les pièces définitives .

Un petit aperçu , si je m'en sort sur le système d'ouverture , ça sera du Lambo .
Sur le toit je doit penser à faire des zones de repos pour accueillir le joint . En core du boulot en vue cheers

L'idée d'isoler les panneaux avec des feuilles isolantes en alu .... A voir ....

Et c'est parti , mon ORNI - Page 3 Dscn1537

Et c'est parti , mon ORNI - Page 3 Dscn1538
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par harry56 le 10/12/2017, 13:54

quelle boulot !!!! reflechiii félicitations pat ,mais quel poids va faire tous cela?  chapeau l'artiste !!!!bonne continuation king2
harry56
harry56

Messages : 95
Date d'inscription : 15/07/2017
Age : 49
Localisation : 56 arzal

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 10/12/2017, 17:38

harry56 a écrit:quelle boulot !!!! reflechiii félicitations pat ,mais quel poids va faire tous cela?  chapeau l'artiste !!!!bonne continuation king2

Merci beaucoup Harry , je suis simple passionné Wink

Pour le poids , une porte fait moins de 1m² , le toit idem , si je fais tout en polyester , j'aurai moins de 3kgs de mats , environ 10kgs de resine pour la pièce finale , + le système d'ouverture , j'estime à la louche à 15kgs en plus.
Je verrai à la pesée des pièces , mais le poids n'est pas ma préoccupation ( enfin j'y pense) , je ne ferai pas de circuit....
Si je passe en carbone , je vais augmenter le prix , pour gagner quoi ???????? et le carbone est pour moi un peu plus de tracas à mettre en oeuvre ......

Je cherche la pièce unique .

J'avance sur le panneau de porte intérieur , pour l'instant ce n'est ni un panneau de porte ni un vide poche , mais un retour qui me servira pour un speudo panneau de porte . Pour cacher un peu et l'ensemble est plus solide ......... Ou une vraie porte de voiture lol2

Et c'est parti , mon ORNI - Page 3 Dscn1539

Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 13/12/2017, 18:32

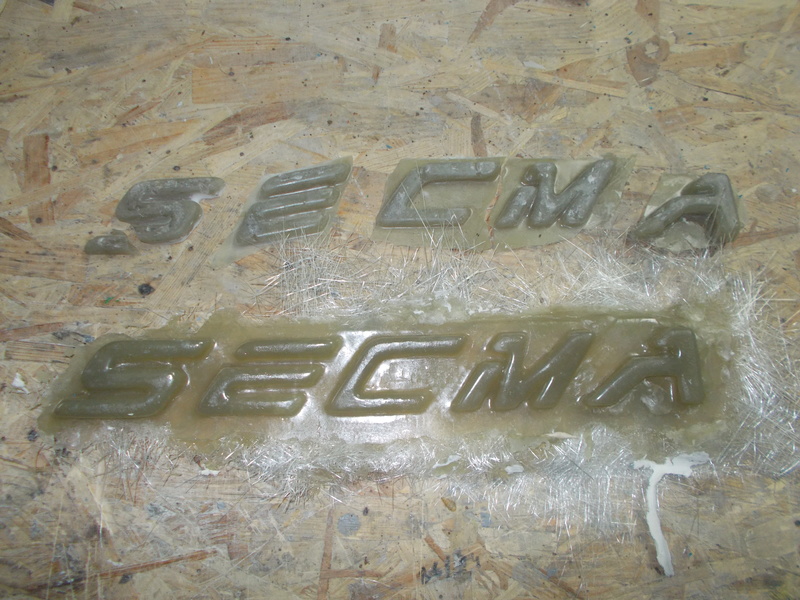

J'ai réussi à sauver le logo SECMA , avec une première utilisation d'une résine RTV , c'est génial :

Et c'est parti , mon ORNI - Page 3 Dscn1540

Puis j'ai coulé une résine polyester chargée en gel de silice :

Et c'est parti , mon ORNI - Page 3 Dscn1541

Je voudrai dans l'idée récupérer le logo sur une épaisseur de 5mm et le graffer en relief sur les portes .........
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Exocet73 le 13/12/2017, 18:55

Quel travail!!! Bravo pour ton perfectionnisme! topppppp
Exocet73
Exocet73

Messages : 407
Date d'inscription : 04/08/2012
Age : 44
Localisation : Savoie

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par dany62400 le 13/12/2017, 22:37

oui sa avance bien !topppppp je suis aussi étonnée du travail fait king2
Bon courage pour la suite Pat Wink
dany62400
dany62400

Messages : 64
Date d'inscription : 12/11/2016
Age : 41
Localisation : bethune

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 14/12/2017, 12:47

dany62400 a écrit:oui sa avance bien !topppppp  je suis aussi étonnée du travail fait king2
Bon courage pour la suite Pat Wink

Merci Dany . Le travail avance doucement , un peu le soir et les week ends de dispo Suspecttttt
Doucement mais sûrement . Wink
Et toi ça avance ?
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 14/12/2017, 19:39

Et mer.. scratch la charge en gel de silice n'est pas un renfort , donc je n'arrive pas à enlever de la matière sans casser taperr

Je vais retenter avec un renfort ou de la fibrette de 6mm en charge , pour pouvoir dépaissir , sinon ben rien sur la porte scratch
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par dany62400 le 14/12/2017, 23:14

wavy a vraie dire non j ai rien fais dessus ! pas trop le temps en ce moment , façon c ' était prévue comme sa ! cheers
Je suis bloqué sur un petit soucie depuis le début mais rien de bien méchant et aussi 1 radiateur que au final il n ai pas réparable Sad
Part contre grâce au personne inscrite sur du forum , il mon bien aidé pour finalisé ce projet piste topppppp ansi l ' usine secma plusun encore un long chemin pour y arrivé a croix en Ternois coduit Coolllllllll ( peut être un de c 4 je serais obligé aussi de passé part tes services )

Toi sa commence a prendre bien forme ton projet , je me demande toujours comment tu a fais pour arrivé a faire cette porte rire chapeau beau boulot Wink




dany62400
dany62400

Messages : 64
Date d'inscription : 12/11/2016
Age : 41
Localisation : bethune

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 16/12/2017, 17:51

dany62400 a écrit:wavy  a vraie dire non j ai rien fais dessus !  pas trop le  temps en ce moment , façon c ' était prévue comme sa ! cheers
Je suis bloqué sur un petit soucie depuis le début mais rien de bien méchant et aussi 1 radiateur que au final il n ai pas réparable  Sad
Part contre grâce au personne inscrite sur du forum , il mon bien aidé pour finalisé ce projet piste  topppppp ansi l  ' usine secma   plusun encore un long chemin pour y arrivé a croix en Ternois  coduit  Coolllllllll ( peut être un de c 4 je serais obligé aussi de passé part tes services )

Toi sa commence a prendre bien forme ton projet , je me demande toujours comment tu a fais pour arrivé a faire cette porte rire chapeau beau boulot  Wink


Tu sais où me trouver Wink pas de souci .
Dans un tel projet , il y a toujours des bas et des hauts , il faut se fixer une date buttoir pour avancer ... Bon courage Dany.
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 17/12/2017, 18:56

Ce week end , je n'ai pas trop bosser sur la bestiole .

Sur cette photo , le logo du haut est juste chargée en gel de silice : c'est cassant.
En bas il y a des renforts dedans , ça ne casse plus ! Normal jusque là .

Et c'est parti , mon ORNI - Page 3 Dscn1542

Je commence à positionner provisoirement pour avoir un aperçu :

Et c'est parti , mon ORNI - Page 3 Dscn1543

Et c'est parti , mon ORNI - Page 3 Dscn1544
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Exocet73 le 17/12/2017, 20:32

À ce niveau de détail... ça devient du vice! Very Happy
Mais pourquoi n’avoir pas « graver » ton nom ou pseudo!?!
Exocet73
Exocet73

Messages : 407
Date d'inscription : 04/08/2012
Age : 44
Localisation : Savoie

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 17/12/2017, 20:57

Exocet73 a écrit:À ce niveau de détail... ça devient du vice!  Very Happy
Mais pourquoi n’avoir pas « graver » ton nom ou pseudo!?!

Ah les détails , je dois être fou parfois Rolling Eyes j'aime me prendre la tête .

C'est mon 4ème projet , donc il sera gravé en discrétion .

Non il faut penser à la suite , soit la revente ou vendre quelques modèles de portes reflechiii .

Un T-shirt "F16 modified by Pat'gyver" Wink
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Bertroun le 18/12/2017, 21:10

Sacré boulot que tu fais là.... Chapeau bas !!
Curieux de voir le résultat, surtout continue ton roman photos Very Happy
Bertroun
Bertroun

Messages : 24
Date d'inscription : 12/06/2017
Age : 45
Localisation : Pas de Calais

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 22/12/2017, 20:30

Bertroun a écrit:Sacré boulot que tu fais là.... Chapeau bas !!
Curieux de voir le résultat, surtout continue ton roman photos  Very Happy

Merci pour ton message Wink

Chance ou pas ..... j'avais décidé de continuer les photos Very Happy

Voici les lettres positionnées au scotch double face pour avoir un rendu réaliste :

Et c'est parti , mon ORNI - Page 3 Dscn1545

Et c'est parti , mon ORNI - Page 3 Dscn1547

En cours de collage et ajustement , je vais devoir surfacer tout ça , pour avoir un effet visuel régulier :

Et c'est parti , mon ORNI - Page 3 Dscn1546
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Pat'gyver le 23/12/2017, 12:41

Enfin le relief est régulier , encore quelques finitions , ça sent l'apprêt Very Happy

Et c'est parti , mon ORNI - Page 3 Dscn1548
Pat'gyver
Pat'gyver

Messages : 151
Date d'inscription : 02/11/2017
Age : 39
Localisation : 52130

Revenir en haut Aller en bas

Et c'est parti , mon ORNI - Page 3 Empty Re: Et c'est parti , mon ORNI

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
