feux led - montage feux arriéres LEED 3 fonctions Empty montage feux arriéres LEED 3 fonctions

Message par Invité le 25/4/2015, 16:11

Very Happy
je viens de monter les feux Leeds arrière sur le jouet de SERGIO .
Sans faire de trous supplémentaires .
un gabarit en carton  pour réaliser une petite plaque de fermeture en pvc de 3mm
un gabarit de feux diam 122mm.pour détourer le passage du feux .
achat des 2 feux 3 fonctions clignotant ,stop, feux de position.
achat de prises 2voies/3voies.
achat bombe de peinture.
gaine termo
ci joint quelques photos.
pour info le fil de masse du feux couleur blanc ( nulll ) ,il faut le doubler pour alimenter  les 2 prises.

FAFA44
feux led - montage feux arriéres LEED 3 fonctions 100_6115
DEUX GABARITS

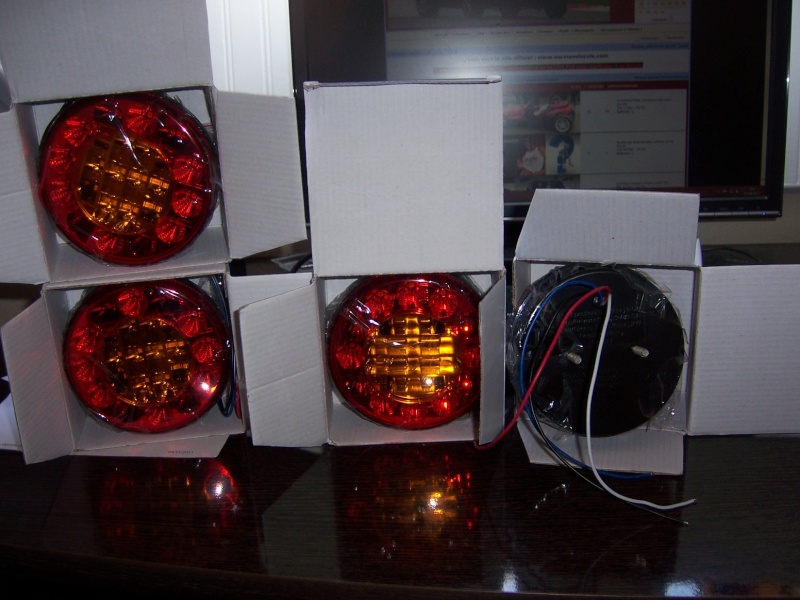

feux led - montage feux arriéres LEED 3 fonctions 100_6116
Le fil blanc la masse le moins indication de branchement au dos du feux.
feux led - montage feux arriéres LEED 3 fonctions 100_6117
les prises 2 et 3 voies
feux led - montage feux arriéres LEED 3 fonctions 100_6118
pvc de 3 mm copier les 4 trous existants diam 2,5mm
feux led - montage feux arriéres LEED 3 fonctions 100_6119
centrer le feux à votre convenance .et percer 3trous (2fixations 1 pour le câblage.) faire une lumière pour passer le cable et les deux prises.
feux led - montage feux arriéres LEED 3 fonctions 100_6120
feux led - montage feux arriéres LEED 3 fonctions 100_6121
équipement des fils ,sertissage avec pince spécifique et soudure , repérage des fonctions et montage.
feux led - montage feux arriéres LEED 3 fonctions 100_6122
démontage du capot ,mise en place rondelles écrous branchement des prises.

Invité
Invité


Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Xav´ le 25/4/2015, 16:27

king2

Merci Fafa topppppp
Xav´
Xav´

Messages : 616
Date d'inscription : 26/04/2014
Age : 40
Localisation : 77

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Achille Bobyla le 25/4/2015, 16:34

j'ai pas fait mieux, l'a un beau fion bien éclairé le SERGIO maintenant !!!! Idea langue
Achille Bobyla
Achille Bobyla

Messages : 3681
Date d'inscription : 03/07/2011
Age : 63
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Baboon le 25/4/2015, 17:09

topppppp topppppp topppppp topppppp topppppp topppppp

_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

feux led - montage feux arriéres LEED 3 fonctions 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10472
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Invité le 26/4/2015, 21:23

Very Happy

Le 2ème monté ,les central clignote plus vite mdrrrrrrrrrr
sans doute pas adaptées.

FAFA44

Invité
Invité


Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Baboon le 26/4/2015, 21:55

FAFA44 a écrit:Very Happy

Le 2ème monté ,les central clignote plus vite mdrrrrrrrrrr
sans doute pas adaptées.

FAFA44

Euuuuh, il y a des résistances à installer pour ne pas que ça clignote trop vite
Beaucoup de forums en causent de cette astuce à 2 balles..
Jérome qui m'a installé mes feux arrière me les avait montées ces résistances,
et il me semble qu'un membre du forum en avait aussi causé de ces résistances.

Baboon

_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

feux led - montage feux arriéres LEED 3 fonctions 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10472
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Jean-Pierre-95 le 26/4/2015, 22:05

Super beau le montage, Bravo.

Pour la vitesse des clignotants, il faut que tu intègres une résistance 25 Watt de 8 Homs sur chaque file plus et - du clignotant. La centrale clignotante temporise grâce à la résistance en ligne des lampe 21 Watts à incandescence.

2 montages possibles :

1 : En série sur le file plus : Tu conserveras la différentiation de vitesse si l'une des nouvelles lampes de clignotant claque.
2 : En parallèle entre le Plus et le Moins juste avant la lampe du clignotant. Fonctionnement plus franc, mais si la LED Claque, il n'y aura pas de différence de vitesse de clignotement de la centrale qui t'averti qu'une lampe est HS.

Attention, les résistances chauffent et c'est normal. Il ne faut pas les enfermer trop. Sur le F16, comme c'est une boite à courant d'air... ca risque rien lol2 lol2 lol2 lol2



Jean-Pierre-95
Jean-Pierre-95

Messages : 1331
Date d'inscription : 01/02/2014
Age : 65
Localisation : 95320 Saint-Leu la Foret

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Achille Bobyla le 27/4/2015, 00:20

perso, rien à foutre que ça clignote plus vite; c'est même plus esthétique et plus agressif, quand tu déboites, le mecton qui est derrière sur la voie différente, ben il ose pas bourré au cul pour t'empêcher de t'insérer. Moi je trouve ça super et ça restera comme ça. Na!

Achille bounce
Achille Bobyla
Achille Bobyla

Messages : 3681
Date d'inscription : 03/07/2011
Age : 63
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Jean-Pierre-95 le 27/4/2015, 07:45

Bon, ben si tu le dis, on va faire comme ça...

Jean-Pierre-95
Jean-Pierre-95

Messages : 1331
Date d'inscription : 01/02/2014
Age : 65
Localisation : 95320 Saint-Leu la Foret

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Pascaldan le 27/4/2015, 07:53

La fréquence de clignotement est réglementée. Ce qui veut dire qu au contrôle technique c est râpé. Ensuite si on connait le contrôleuR etc , ça peut le faire. J ai aussi les feux arrière à led et ça a fonctionné normalement sans bidouille, fréquence de clignotement normal.
Pascaldan
Pascaldan

Messages : 1372
Date d'inscription : 25/02/2010
Age : 56
Localisation : SAINT GILLES CROIX DE VIE 85

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Invité le 27/4/2015, 08:47

Very Happy
merci jpierre pour tes infos. topppppp
sinon pascaldan, si cela fonctionne pour toi, quand tu as un petit moment donne moi la ref de ta central sous le capot avant.
il y a forcement une variante avec les nôtres mdrrrrrrrrrr de mdrrrrrrrrrr .

FAFA44

Invité
Invité


Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Pascaldan le 27/4/2015, 09:21

oui Fafa je mettrai la référence de ma centrale ici, mais pas possibilité avant semaine prochaine.
Pascaldan
Pascaldan

Messages : 1372
Date d'inscription : 25/02/2010
Age : 56
Localisation : SAINT GILLES CROIX DE VIE 85

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par phill54 le 27/4/2015, 09:45

phill54
phill54

Messages : 870
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Achille Bobyla le 27/4/2015, 11:45

ben j'ai mis cette centrale là mais ça fonctionne point, alors j'ai remis celle d'origine qui fait click;click;click;click! alors que je voulais que ça fasse click......;click......;click......;click......!
Vous entendez la différence ???? lol2 lol2 lol2

Achille clown
Achille Bobyla
Achille Bobyla

Messages : 3681
Date d'inscription : 03/07/2011
Age : 63
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par junior le 27/4/2015, 12:04

lol!
junior
junior

Messages : 2013
Date d'inscription : 21/03/2011
Age : 33
Localisation : 57 et 67

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par phill54 le 27/4/2015, 12:06

phill54
phill54

Messages : 870
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par junior le 27/4/2015, 12:10

C'est vraiment bizarre les clignotants !!

Quand t'es à l'intérieur, ils click puis ne click plus, puis reclick puis reclick plus..
Et quand tu demande à quelqu'un de vérifier leur fonctionnement pendant que toi tu es à l'intérieur, il te gueule : Ça marche! ça marche plus! ça remarche, ça remarche plus et ainsi de suite.... reflechiii
junior
junior

Messages : 2013
Date d'inscription : 21/03/2011
Age : 33
Localisation : 57 et 67

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Achille Bobyla le 27/4/2015, 15:15


Ah non mais je l'ai reflechiii d'ailleurs j'ai fait une erreur dans mon post précédent..... ça fait bip; bip; bip; bip ! au lieu de bip.....; bip.....; bip.....; bip.....! incluyendo niño ?????

Achille clown clown
Achille Bobyla
Achille Bobyla

Messages : 3681
Date d'inscription : 03/07/2011
Age : 63
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Jean-Pierre-95 le 27/4/2015, 22:11

Non Baboon, c'est pas une solution à 2 balles. c'est un bon moyen de réaligner la boucle résistive de chaque lampe.

L'autre solution, comme on a pu le voir plus haut est d'intégrer une centrale clignotante électronique. Mais attention, si un corniaud remet des lampes traditionnelles, la centrale elle va faire CLick, Click, Click., Click..., Click......., Click................ et enfin Puifout accompagné d'une odeur assez connue d'un merdier électronique qui vient de cramer.

Jean-Pierre-95
Jean-Pierre-95

Messages : 1331
Date d'inscription : 01/02/2014
Age : 65
Localisation : 95320 Saint-Leu la Foret

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Baboon le 27/4/2015, 22:24

Salut Jean Pierre

Jean-Pierre-95 a écrit:Non Baboon, c'est pas une solution à 2 balles. c'est un bon moyen de réaligner la boucle résistive de chaque lampe.



Je me suis peut être mal exprimé, mais c'est une excellente solution à deux balles,
pratique, facile, qui ne coûte pas LAPODUKU, juste qu'il fallait connaitre le truc, l'astuce.
topppppp topppppp topppppp topppppp

Baboon

_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

feux led - montage feux arriéres LEED 3 fonctions 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10472
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Pascaldan le 4/5/2015, 07:04

Voilà Fafa la référence de ma centrale clignotant qui fonctionne normalement avec des les leds à l avant et à l arrière :
Guilera Electronis Flasher 12V 42/92W (180)
PN : 0131205
Made in Spain
Voilà, il y a tout
Tu nous diras si ça fonctionne quand tu l auras remplacée.
Pascaldan
Pascaldan

Messages : 1372
Date d'inscription : 25/02/2010
Age : 56
Localisation : SAINT GILLES CROIX DE VIE 85

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Baboon le 4/5/2015, 10:04

feux led - montage feux arriéres LEED 3 fonctions 17355369925_89321aef6c_z

feux led - montage feux arriéres LEED 3 fonctions 16735117313_d1db0d833a_z

_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

feux led - montage feux arriéres LEED 3 fonctions 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10472
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Invité le 4/5/2015, 20:57

Very Happy
merci Pascaldan topppppp ,je vais regarder.
de l'arrière ça jette fort  Baboon, un OVNI lol2

FAFA44

Invité
Invité


Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par phill54 le 10/12/2015, 11:53

wavy  fait
feux led - montage feux arriéres LEED 3 fonctions Img_2015 - feux led - montage feux arriéres LEED 3 fonctions Img_2016 - feux led - montage feux arriéres LEED 3 fonctions Img_2017 - feux led - montage feux arriéres LEED 3 fonctions Img_2018
phill54
phill54

Messages : 870
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Invité le 10/12/2015, 12:53

Very Happy

top Phill,une option de plus.

FAFA44

Invité
Invité


Revenir en haut Aller en bas

feux led - montage feux arriéres LEED 3 fonctions Empty Re: montage feux arriéres LEED 3 fonctions

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
