Montage calculateur /bobine/fusible

Voir le sujet précédent Voir le sujet suivant Aller en bas

Montage calculateur /bobine/fusible

Message par FAFA44 le 7/4/2014, 16:17

Very Happy

sans grande connaissance dans ce domaine j'ai souhaité réaliser  ce montage.
trouvé l'endroit adapté .
sans mélange avec le basique du F16.

réalisation d'un support bobine en alu AG5 (maléable)
réalisation d'un support calculateur et fusible en alu.
réaliser le maquettage/gainage/soudure des connections.
réalisation d'une maquette bois.
FAFA44.


SUPPORT BOBINE

TROUS  REPRIS SUR FIXATIONS EXISTANTES CULASSE

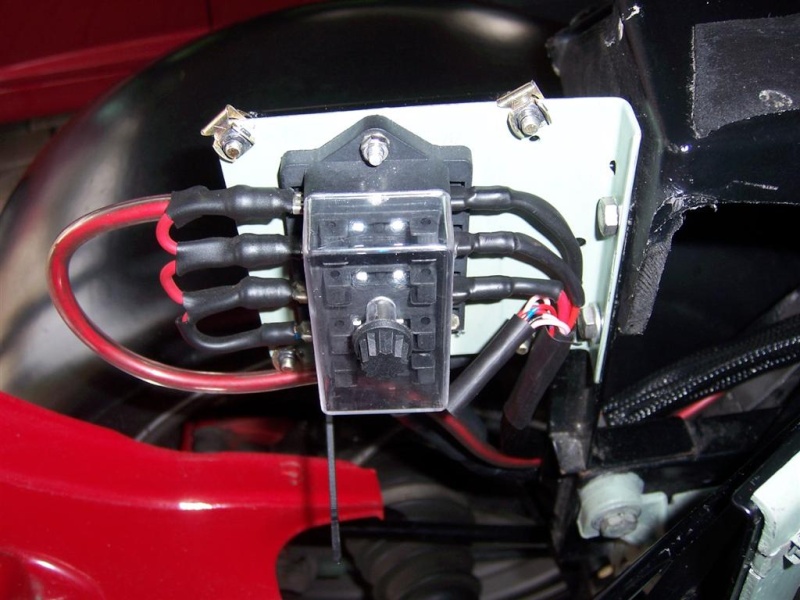

SUPPORT CALCULATEUR/PORTE FUSIBLES

MONTAGE SUPPORT CALCULATEUR/PORTE FUSIBLE

CALCULATEUR

MAQUETTAGE DU FAISCEAU EN aérien le long de la baignoire

alimentation + Venant de l'après contact neimam.
pour calculateur,bloc bobine,injections.


faisceau équipé

prise calculateur

après avoir démontées les 4 bobines crayons ,branchement des fils de bougies et protections des 4 connectiques basique

coté gauche

reste les fusibles de 10A/15A/10A.

Une maquette en bois pour le faisceau de SERGIO terminé
