Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 28/6/2012, 19:03

Very Happy

Je relance ce post mal dirigé .
En partant de chute de plaque de toiture véranda ,alu/polystyrène extrudé ,l’idée de réaliser des ½ portières légères rigides ,former au profil de l’encadrement.
Partant d’un gabarit carton rigide j’ai débité dans les chutes plaque de 72mm d’épaisseur ,et au zag en tranche de 12mm environ .
Ponçage ,pour égaliser .
Traçage Sciage des génératrices parallèles ,au zag du polystyrène extrudé jusqu'à l’alu de 8/10ème.
Présentation sur l’encadrement du F16.
Formage à la main et ajustage du pourtour.
Pour raidir le panneau en forme.
Tissu de fibre de verre et résine époxy 123 avec durcisseur.
-découpe des bandes de 25mm à coller en forme à l’intérieur sur l’appui encadrement enduit d’une cire de démoulage .
-séchage 24h00 bien en appui.
-démoulage ,le panneau en forme reste rigide.

Découpe d’un voile sur toute la surface interne ,
Résine au pinceau sur le polystyrène.
Ajustage, collage du voile .
Enduire de résine au pinceau le tissu de verre .

montage dans l’encadrement du f16
bien en appui.
Séchage 24 h00.

Montage de charnière à l’intérieur.
Vu la forme ,obligation de déport de la charnière pour ouvrir.
J’ai abandonné la réalisation d’une charnière style auto ,trop de contraintes
Une simple charnière acier traité de 80mmx40mm à 2 euros.
Une petite plaque inox de 8/10ème de mm
Chute alu de 1.6mm
Chute alu de2mm
Rivets alu diam2.5mm
Rivet pops diam 3mm
Vis têtes fraisées
2 ressorts.

reste la finition intérieur de la porte et du système charnière.
et 2 systèmes de maintient
peinture extérieur sans doute rouge à voir.

FAFA44


formage à la main sur l'encadrement

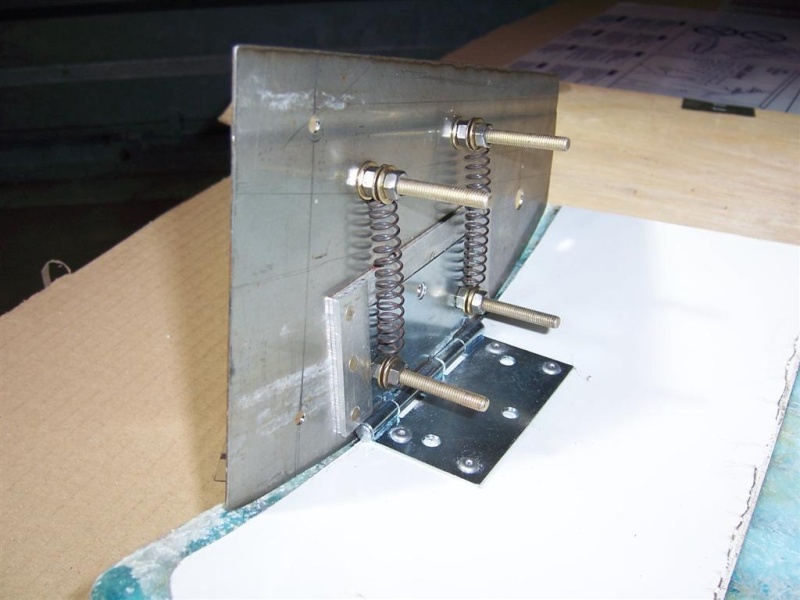

plaque support inox 8/10 et montage petite glissière alu

glissement pour assurer l'ouverture

une idée de ressort de rappel en attendant de faire mieux



Essai d'ouverture











avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par bertrand2co le 28/6/2012, 19:07

topppppp

Du grand Fafa, comme toujours cheers
avatar
bertrand2co

Messages : 1144
Date d'inscription : 20/08/2009
Age : 54
Localisation : France / Nord

http://gite.oree.des.marais.free.fr/indexsecma.htm

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par francois le 28/6/2012, 21:09

bravo pour ta realisation king2 tu devrais donnée l 'idée a mr houdar .
avatar
francois

Messages : 95
Date d'inscription : 04/09/2011
Age : 46
Localisation : seine et marne 77

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 28/6/2012, 22:15

Very Happy
françois écrit:
bravo pour ta realisation tu devrais donnée l 'idée a mr houdar .
Merci,
Je ne pense pas que l’idée soit envisageable , Il faut savoir ce limiter par des moyens simples parfois.
et mon imagination reste limité et parfois nulll
mais cela fait bricoler avec plaisir topppppp

king2

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par collector le 29/6/2012, 00:54

la finalité est la même ! et hop avec un coup de peinture noire mat , cheers

comme quoi pour aboutir de toute façon à un résultat qui avec une SECMA ne sera jamais parfait mdrrrrrrrrrr ,

encore une fois tout bon propriétaire d'une SECMA doit savoir se débrouiller lui même ..... à moindre coût,

plutôt qu'acheter des 1/2 portes "constructeurs" qui ont un jour de 1 cm et qui en plus coûtent un bras !

d'ailleurs ce véhicule ne devraît être vendu qu'à des retraités disposant de temps .....et d'un bon atelier reflechiii
avatar
collector

Messages : 289
Date d'inscription : 07/05/2012
Age : 56
Localisation : 87

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par Evanor le 29/6/2012, 09:23

Bravo Fafa..

Juste une idée au passage... Quitte a faire de la résine... tu te sers de ta belle porte comme moule et là... tu fabrique la meme chose en fibre de verre + résine... 3 fois moins lourd... plus résistant...
Si tu es courageux, tu fais un sandwich...
En fibre c'est facile, il suffit de mettre les renforts la ou en a besoin... coté serrure, coté charnière...

Si tu es encore plus courageaux tu t'en sert de forme pour faire un moule dans lequel tu fais les portes... La tu arrive au top... et puis le moule... (les moules) ben... tu les amortis en lançant une souscription pour la mise en oeuvre d'une petite série... mdrrrrrrrrrr

Et dans deux ans tu montes une boite...
Et...

enfin... mdrrrrrrrrrr

Oui je sais les Yakafokon, c'est facile... Wink

Le projet de portes paillon d'Aymeric est au point mort mais...on continue d'y penser... peut être que cela sortira un jour.

plusun

Evanor

Messages : 320
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par Evanor le 29/6/2012, 10:05

FAFA44 a écrit: Very Happy
françois écrit:
bravo pour ta realisation tu devrais donnée l 'idée a mr houdar .
Merci,
Je ne pense pas que l’idée soit envisageable , Il faut savoir ce limiter par des moyens simples parfois.
et mon imagination reste limité et parfois nulll
mais cela fait bricoler avec plaisir topppppp

king2

FAFA44

Secma n'a pas déja fabriqué ce genre de porte? avec d'autres moyens que ceux de Fafa.
Moi j'aime ce que Fafa fait, car il bosse comme moi... avec les moyens du bord...
Moi quand je me lance dans un truc c'est toujours en fonction de ce que je sais pouvoir récuperer dans le bordel immonde de mon garage et aussi en fonction de mes moyens ( basiques) d'exécution en matière d'outillage.
Parfois meme l'idée du bricolage vient de la découverte d'un objet oublié depuis longtemps... ' tien j'ai ca ! ca pourrait bien m'aider pour le truc auquel je pense depuis des semaines...' Je ressort le projet, je l'adapte, le modfifie parfois ou bien je change mon fusil d'épaule et le repense en fonction des nouvelles possibilités d'exécution.

C'est ca mon bricolage et je pense que FAFA a tendance a bosser pareil...

Quand je repense a ce que j'ai fait de la sorte... lol2
J'ai certes l'expérience d'une longue période de modélisme ou je bossais de la sorte, usant d'objets les plus divers pour réaliser des trcus pas possibles...
Modele du genre... Un sceau a creme fraiche deux trous percés dedans, peinture et déco...Une visière avec un filet a légume... et voila un casque de chevalier, le bouclier qui va avec et aussi l'épée savament assemblée qui vont avec et cela à fait le plaisir de mon fils ( il était pas grand !!! ) Ca doit encore exister au fond du grenier...
Un autre... la semelle chauffante en alu d'une cafetiere... avec quelques elements colés, une peinture adéquate... et un peu d'imagniation ca devient un formidable vaisseau intergalactique de la guerre des étoiles... Indesctructible !

et denierement, plus technique... pour l'evier du point d'eau dans mon 4x4... Un camion a peinture en guise de vasque ! La cote pile poile égale a la place déispo ( j'ai longtemps cherché pour finalement tomber sur le truc idéal a moins de 5 euros !!! )... Pour le robinet, un raccord push pull de tuyau d'air comprimé et donc la posibilité d'y emboiter un tube de robinet (emencheé sur l'autre partie du raccord) au dessus de l'évier, ou bien un tuyau plus long pour sortir par la fenetre et avoir l'eau dehors...
De meme le frigo dans l'auto est installé sur un plateau tournant... Un truc hyper costaud qui trainait dans mon tas de ferraille depuis des années... Quand j'ai réaménagé la voiture, et que j'avais un probleme de place, la lumière s'est faite en retombant sur ce plateau dont j'avais oublié l'existence.

Des exemples j'en ai des dizaines... J'adore passer des heures a retourner un probleme dans tous les sens pour faire en sorte qu'il soit réalisable avec mes petits moyens et ce que je possede.

A+






Evanor

Messages : 320
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par Evanor le 29/6/2012, 10:23

Euh FAFA je revient sur ton montage...

Ils servent a quoi les ressorts, j'ai du mal a comprendre... Wink EDIT : euh... j'ai mieux regardé et j'ai compris...

Essaye de trouver des attaches en caoutchouc destinées a attacher les baches...( ces sortes de lanieres avec un trou renforcé à chaque bout.) J'en avais a une époque et je m'en suis servi un peu dans le meme esprit... Ca peut faire un rappel en fin de course d'ouverture sans que l'arret soit en "butée"...



Tu as fait le plus compliqué, n'abandonne pas !!! mdrrrrrrrrrr

Evanor

Messages : 320
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 29/6/2012, 10:39

Very Happy
EVANOR écrit:
C'est ca mon bricolage et je pense que FAFA a tendance a bosser pareil...

idem Evanor,
le F16 SECMA le permet ,un plaisir pour moi ,un cauchemar pour d'autres,Je suis toujours un farouche adepte de SECMA,même si parfois le manque de communication reste limitée.
dans mes petites interventions le temps et mes mini moyens
non pas de valeur marchande,strictement rien à voir avec une petite entreprise SECMA ,LEPROMENEUR etc.....
ou le compteur tourne (B.E ,machine etc)
ayant fait l'analyse de la valeur sur certain article ,seul la quantité fait chuter les prix ,parfois nos comparaisons ne sont pas toujours fiable suivant les sources de fabrication.

king2

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par collector le 29/6/2012, 10:48

dans la crise économique que nous traversons, dans un cycle éventuel de décroissance où la société de consommation à outrance risque d'être remise en cause (faute de moyen) finalement la SECMA est peut-être promise à un bel avenir.
avatar
collector

Messages : 289
Date d'inscription : 07/05/2012
Age : 56
Localisation : 87

Revenir en haut Aller en bas

Portiere

Message par Christo le 29/6/2012, 13:21

Bonjour FAFA44,

Génial conception, bravo.
Pour ma part je note l'astuce du glissement de la charnière, qui peut-être associé à la charnière démontable(MisterDoK)*
que l'on positionnerai à l'intérieur de l'habitacle.

*(QBM marinox charnière déboitable plastique (9910-F)
encore bravo
A+
Cpanhe

avatar
Christo

Messages : 50
Date d'inscription : 20/04/2012
Localisation : Yvelines 78 - FRANCE

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 13/7/2012, 15:31

Very Happy

suite au montage de 2 sandows et 2 crochets plastic marine ,les bandes alu collées à la résine servent au montage charnière et sandows sans perçage extérieur, deux petite couche de peinture noir mat pour cacher la misère et voilà un chantier de terminé .reste l'extérieur sans doute en rouge avec mon logo,j'ai celle à sergio à faire sans doute mieux de finition,

sinon j'ai vu le produit 1/2 porte SECMA de Achille,ça manque de rigidité ,un habillage en panneau extrudé de 10mm serait nickel,faire un patron papier la porte en forme ,puis tracer sur une plaque de 10mm,
détourage de la plaque ,traçage de parrallèle de 3cm environ pour avoir les mêmes intervalles, à l'horizontale ,couper au stanley et reconstituer à l'intérieur avec de la colle spécifique y compris les champs ,séchage en forme sur l'encadrement.
soit peinture ensuite ou une ou deux couches résine epoxy toujours en forme.
juste une idée.

FAFA44


avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par junior le 25/7/2012, 09:41

Très belle réalisation FAFA!! king2
avatar
junior

Messages : 2006
Date d'inscription : 21/03/2011
Age : 32
Localisation : 57 et 67

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 25/7/2012, 13:26

Very Happy

merci Junior ,
ben j'en suis vraiment comptant pour le moment, la charnière fonctionne bien ,pas de bruit au roulage ,j’attend les vacances pour tester physiquement .

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 28/7/2012, 07:49

Very Happy

LA PUB pour les vacances langue

king2

FAFA44

avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 21/9/2012, 18:02

Very Happy

Une peinture rouge pour finir un petit cadeau sympa du fils de Sergio 49.
FAFA44





avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par bertrand2co le 21/9/2012, 18:16

C'est beau.

Tu n'as plus qu'à venir demain sur Paris demain et tu feras fureur sur les champs Elysées ... cheers
avatar
bertrand2co

Messages : 1144
Date d'inscription : 20/08/2009
Age : 54
Localisation : France / Nord

http://gite.oree.des.marais.free.fr/indexsecma.htm

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 21/9/2012, 20:34

Very Happy
Bertrand écrit:

C'est beau.

Tu n'as plus qu'à venir demain sur Paris demain et tu feras fureur sur les champs Elysées ...

La peinture est un métier ,moi je pulvérise . affraid
Prix de revient fourniture :25 euros la porte.(résine,fibre de verre,sandow,crochets,charnière )
Pour la sortie Parisienne une très bonne idée topppppp , espérant un temps clément sunny ,et que tous ce régale coduit , bedo
chez nous déluge et froid. nulll

king2

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 28/9/2012, 15:18

Very Happy

quelques photos d'extérieur ,le Sergio est comptant je lui donne le 2ème jeux I love you et moi je garde le protos,sinon je perd mes droits de licence : langue

FAFA44


[
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par Fred. le 28/9/2012, 15:21

Bonjour,
À quand l'ouverture officielle des ateliers du FAFA Racing ServiceS ?
(Que tu prennes nos charrettes en pension pour l'hiver ...)
avatar
Fred.

Messages : 1365
Date d'inscription : 20/04/2012
Age : 47
Localisation : 80

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par mac rodgers le 28/9/2012, 20:39

FAFA, tes porte sont superbes!

Tu sais que je ne fait pas de compliments à la legere...
Elles donnent vraiment une plus value à la voiture....

Au niveau esthetique, c'est sur, c'est un must! topppppp
avatar
mac rodgers

Messages : 1411
Date d'inscription : 18/09/2009
Age : 53
Localisation : charente

http://bpaf.net

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par FAFA44 le 28/9/2012, 21:17

Very Happy

Bon ben merci langue , j'aime pas trop les compliments No No ,je suis assez gonflé d'avance affraid ,si les mollets font de même ben mdrrrrrrrrrr de mdrrrrrrrrrr .

sinon fred , trop tard pour une tel aventure ,mais d'avoir du temps pour cette passion à mon niveau via ce jouet ,que du bonheur ,il permet à chacun de donner sa petite touche perso,et surtout communiquer.

king2

FAFA44
avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par Fred. le 28/9/2012, 21:26

Trop tard, trop tard..... (On croirait ma Grand-mère Very Happy ). N'empêche que tes idées sont géniales, tes réalisation sont de qualité. ( allez pèle-mêle les harnais, les portes, les amortisseurs, le pot,, .......un peu les Ben et Nuts du forum et du F 16
Fred (ni mieleux, ni faux cul)
avatar
Fred.

Messages : 1365
Date d'inscription : 20/04/2012
Age : 47
Localisation : 80

Revenir en haut Aller en bas

NOUVELLE CHARNIERES

Message par FAFA44 le 5/2/2015, 20:35

J'ai enfin trouvé un modèle de charnière mieux adaptée ,peut être pas encore le top mais ,elles ouvrent et ce déportent .
toujours montées sur glissières pour déposer rapidement les demies portes.
quelques photos .
FAFA 44



avatar
FAFA44

Messages : 3563
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par junior le 5/2/2015, 20:40

king2

Super ça!!
avatar
junior

Messages : 2006
Date d'inscription : 21/03/2011
Age : 32
Localisation : 57 et 67

Revenir en haut Aller en bas

Re: Demies portières basses rigide alu/polystérène (récupération matière )

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
