Réparation Garde Boue Arrière F16 Empty Réparation Garde Boue Arrière F16

Message par Invité le 21/1/2012, 12:08

Very Happy

toujours la bricole ,pendant les révisions ,j'ai vu un début de fissure sur les gardes boues arrière ,partie basse interne.
2 modifs:
1) le renforcement avec du pvc pour éviter l'allongement de la fissure et supprimer la fente du passage cornière,un arrêt de crique avec un trou de 5/10eme sur le fin de la fissure
2) sur le support acier ,j'ai fait le passage du garde boue ,et par le dessous un plat renfort soudé.
Le formage du pvc tuyau de 80mm ep 1.2mm ,au décapeur thermique ,formage manuel ,refroidi à l'eau sur éponge topppppp

je pense que SECMA a sans doute fait une modif sur les nouveaux modèles.
ci joint quelques photos.
sans réparation ça casse.
juste un petit conseil, si vous réalisé une fente sur plastic ou alu ,divers mou,faite un trou au forêt de la même valeur de larg ,pour éviter le départ de fissure.

king2

FAFA44

Réparation Garde Boue Arrière F16 100_3236
Former sur le garde boue un coté avant l'autre ,et le milieu ,perçage serrage, en 3 passes pour bien épouser

Réparation Garde Boue Arrière F16 100_3237
montage de la pièce, percage des trous de 2.5mm pour des rivets alu ou de petits rivets pops.
démontage collage avec araldite souple ,remontage.


Réparation Garde Boue Arrière F16 100_3238
le support acier modifié pour le passage du garde boue + le renfort soudé

Réparation Garde Boue Arrière F16 100_3239
le petit perçage de 5/10ème arrêt de crique

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par LibGo le 21/1/2012, 15:48

topppppp


Idem pour moi, j'ai collé de la fibre de verre (les kits qu'on achète en centre auto)... on verra si ça tient !
LibGo
LibGo

Messages : 1098
Date d'inscription : 20/04/2010
Age : 46
Localisation : Marseille

http://leolibgo.free.fr/

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Achille Bobyla le 22/1/2012, 09:34

FAFA tu es vraiment le roi du thermoformage, maintenant vu que PIP a qq sushis de livraison il y a peut-être un créneau pour toi !!!! et puis avec ça pas de risque de FLEXION de poitrine !!! langue

Achille lol!
Achille Bobyla
Achille Bobyla

Messages : 3621
Date d'inscription : 03/07/2011
Age : 62
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Invité le 22/1/2012, 10:54

sunny Achille. Pour les corrections au décapeur thermique, prévoir une anesthésie générale. reflechiii Sleep Sleep

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Achille Bobyla le 22/1/2012, 11:05

ordonnance dou professor ACHILLE BOBYLA psychorigolodéconosexosecmatologue pour anesthésie générale, 3 ti-punch 4 irish coffee et accessoirement une courgette pour contrôle de l'efficacité de l'anesthésie !!!!!! scratch scratch
Achille study
Achille Bobyla
Achille Bobyla

Messages : 3621
Date d'inscription : 03/07/2011
Age : 62
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty RENFORCEMENT DU SUPPORT de Garde Boue Arrière

Message par Invité le 25/1/2012, 13:38

Very Happy

Dans la foulé ,je profite du démontage ,pour renforcer les supports de gardes boue Arrière ,idem pour celui de Sergio.
Réalisation d’un petit outillage pour ne pas perdre les points de montage à la réaction de chauffe et retrait soudure.
2 petits goussets en angle
1 petite platine renfort intérieur entre le plat arrondi et le tube.

Les nouveaux modèles SECMA sont à jour

FAFA444

Réparation Garde Boue Arrière F16 100_3240

Réparation Garde Boue Arrière F16 100_3241

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty RENFORCEMENT DU SUPPORT de Garde Boue Arrière

Message par Invité le 25/1/2012, 20:47

Very Happy

Juste un complément de photos

les goussets
le support de Sergio en modif.

FAFA44

Réparation Garde Boue Arrière F16 100_3242
Goussets de 3mm coupés au disque lapidaire
Réparation Garde Boue Arrière F16 100_3243
Support équipé pointé de Sergio

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Invité le 31/1/2012, 18:38

Very Happy

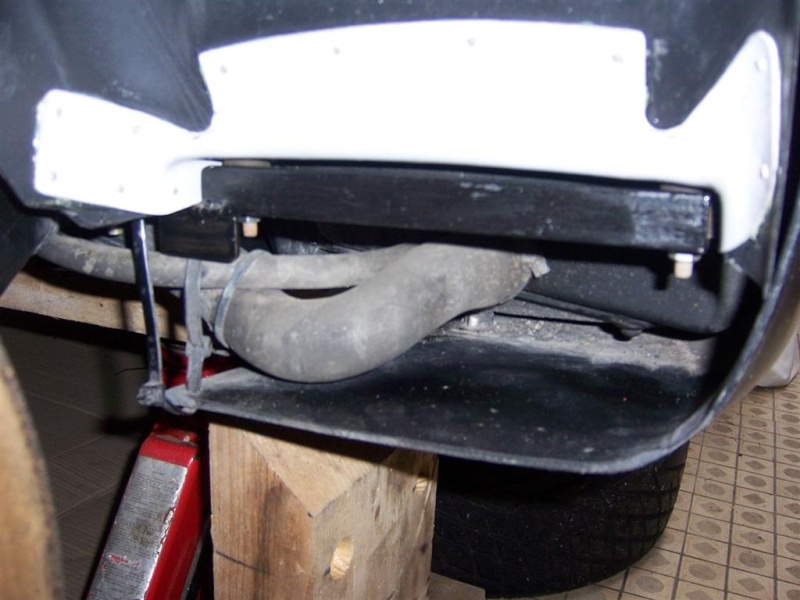

les 4 gardes boues arrières sont terminés ,je suis satisfait du renforcement des supports ,le renfort du garde boue permet une bonne assise sur les deux cilent blocs .
FAFA44
Réparation Garde Boue Arrière F16 100_3259


Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Invité le 20/2/2012, 21:33

Very Happy

Pour ne plus récupérer le gravier de la DDE, montage d'une protection .

king2

FAFA44

Réparation Garde Boue Arrière F16 100_3310
3 rivets pops 1 rilsan

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Bonjour à tous!

Message par fredo le 21/2/2012, 19:42

Salut FAFA, super boulot ...A force ton F16 va être parfait! Quand tu vas te pencher sur l'aéro du F16 de BABOON....Bin il va faire du 220!
fredo
fredo
fredo

Messages : 175
Date d'inscription : 07/10/2010
Age : 43
Localisation : 62380 Pas de Calais

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Baboon le 21/2/2012, 22:06

fredo a écrit:Salut FAFA, super boulot ...A force ton F16 va être parfait! Quand tu vas te pencher sur l'aéro du F16 de BABOON....Bin il va faire du 220!
fredo

Mais qu'est ce qu'il raconte le FREDO comme bétises ?????
220 kms/h ????? Mais il plaisante.
Je vais fumer dans les Hunaudières aux 24H00 du Mans toutes les brouettes d'AUDI R18,
vont bouffer des paquerettes dans les bacs à sable les tracteurs agricoles d'Ingolstaat.
mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr
Je vais les faire pleurer grave de chez grave chez AUDI mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr

AUDI R18 LM 2011
Réparation Garde Boue Arrière F16 Scaled.php?server=69&filename=audir18tdi

Baboon


_________________
800 Chx sous le capot et un âne au volant

Le circuit, c'est 1 000 000 fois moins dangereux que le carrefour au bout de ta rue,
le rond point à l'entrée de ta ville, la route de ton boulot, l'autoroute de tes vacances




Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

Réparation Garde Boue Arrière F16 37044989773_db54af5d77_c
Baboon
Baboon
Admin

Messages : 10434
Date d'inscription : 08/06/2009
Age : 62
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Achille Bobyla le 24/3/2012, 23:39

alors ça y est, j'ai une cornière avant de support de garde-boue arrière qui c'est sectionnée et le garde-boue est usé par le pneu; pour l'instant j'ai adopté le remède "baboon" j'ai tout viré, ça fait plus agressif. pour la suite certainement un renfort à la "FAFA" mais je vais étudier la solution du garde-flotte style moto avec mes anciens supports.

Achille Arrow
Achille Bobyla
Achille Bobyla

Messages : 3621
Date d'inscription : 03/07/2011
Age : 62
Localisation : loire atlantique Les MOUTIERS en Retz

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par phill54 le 24/12/2013, 13:34

wavy  idem et bien cassé  affraid cela commence à faire beaucoup  reflechiii problème résolu ou toujours d’actualité Exclamation
vais voir si j'aplique la m'ethode a fafa ou autre  reflechiii
c'est pas fait pour l'allégé tous ces renforts  langue

Réparation Garde Boue Arrière F16 Dscn2853
phill54
phill54

Messages : 863
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Invité le 24/12/2013, 15:19

Very Happy
Salut Phill,
pour ceux que j'ai renforcés avec les goussets ,j'ai roulé à la montagne et des routes bien bosselées et nickel, de petites imperfections de bases sur des structures vibrantes. tu seras récompensé  coduit bedo .

 king2

FAFA44

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par phill54 le 31/12/2013, 18:53

wavy  du chéneau  pvc  , un décapeur thermique et le renfort est fait ,  Idea  je les collé ensuite je vois pour le riveter   study
merci fafa pour l'astuce  topppppp
---------
Réparation Garde Boue Arrière F16 Dscn2957 - Réparation Garde Boue Arrière F16 Dscn2958- Réparation Garde Boue Arrière F16 Dscn2959- Réparation Garde Boue Arrière F16 Dscn2960- Réparation Garde Boue Arrière F16 Dscn2961- Réparation Garde Boue Arrière F16 Dscn2962- Réparation Garde Boue Arrière F16 Dscn2963
phill54
phill54

Messages : 863
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par phill54 le 2/1/2014, 17:55

wavy mise en place des rivets , maté au pointeau ==> mise en place de deux  renfort des supports garde boue traitement peinture et échange des silentbloc qui non pas résisté au démontage  surrrpris

en violet 2 trous sur un garde boue sur l'autre deux oblong  bedo
-------------
Réparation Garde Boue Arrière F16 Dscn2966 - Réparation Garde Boue Arrière F16 Dscn3017
Réparation Garde Boue Arrière F16 Dscn3011

-------------

Réparation Garde Boue Arrière F16 Dscn3013 - Réparation Garde Boue Arrière F16 Dscn3012- Réparation Garde Boue Arrière F16 Dscn3014- Réparation Garde Boue Arrière F16 Dscn3015- Réparation Garde Boue Arrière F16 Dscn3016
phill54
phill54

Messages : 863
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par Invité le 2/1/2014, 18:37

topppppp

Je te dedicace surtout le didacto d'or pour tes tuto grace auxquels je comprends... geek

Couleurs, photos explicites, outillage...

bref...
T'es nominé pour les oscars des tutoriels...
(entre tout ceux du forum qui seront nominés...et y en a!!!! topppppp )

Invité
Invité


Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par phill54 le 3/1/2014, 18:17

wavy  mac  si cela peut aider certain  bedo

garde boue monté - silentbloc neuf  aucune contrainte dans leurs fixations le garde boue est bien mobile
le f16 repose sur ces roues pour diverse contrôle ,  il y a pas grand chose entre le pneu et eux   Arrow
---------

Réparation Garde Boue Arrière F16 Dscn3018 - Réparation Garde Boue Arrière F16 Dscn3019- Réparation Garde Boue Arrière F16 Dscn3020- Réparation Garde Boue Arrière F16 Dscn3021- Réparation Garde Boue Arrière F16 Dscn3022- Réparation Garde Boue Arrière F16 Dscn3023
phill54
phill54

Messages : 863
Date d'inscription : 21/12/2011
Age : 57
Localisation : lorraine 54

http://bugxter.forumgratuit.org/forum

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par dany62400 le 28/12/2016, 16:57

avant

Réparation Garde Boue Arrière F16 Dsc_0014

pendant

Réparation Garde Boue Arrière F16 Dsc_0015
Réparation Garde Boue Arrière F16 Dsc_0019

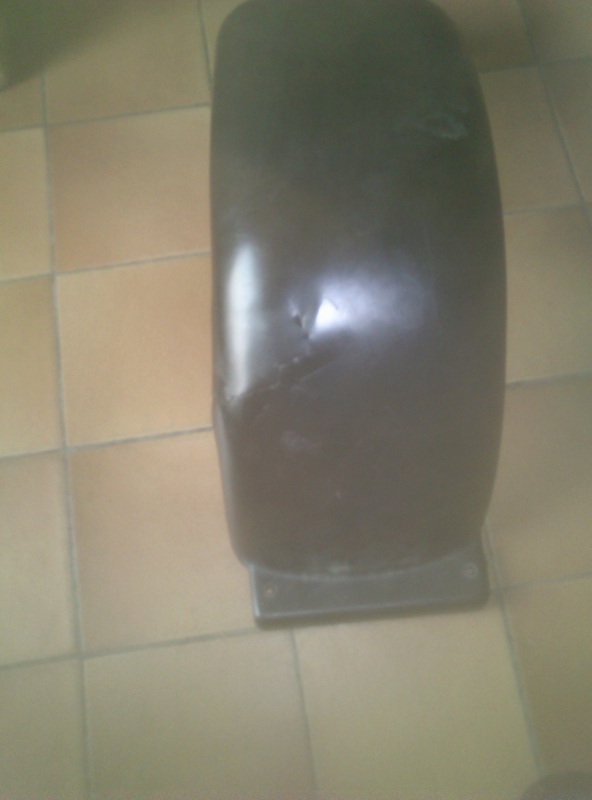

après

Réparation Garde Boue Arrière F16 Dsc_0018
dany62400
dany62400

Messages : 64
Date d'inscription : 12/11/2016
Age : 41
Localisation : bethune

Revenir en haut Aller en bas

Réparation Garde Boue Arrière F16 Empty Re: Réparation Garde Boue Arrière F16

Message par freud le 28/12/2016, 20:16

topppppp topppppp topppppp topppppp
freud
freud

Messages : 1634
Date d'inscription : 18/03/2012
Age : 46
Localisation : haute marne

http://bugxter.forumgratuit.org/

Revenir en haut Aller en bas
