Re: Projet montage d'harnais 4 points

Message par PePe le 23/12/2011, 17:43

Ehh, pas mal !!

Tu étais forcé de te reprendre sur le renfort, plutôt que d'utiliser la tige filetée sur la châssis qui sert à fixer la ceinture d'origine ?

C'est du beau boulot en tous cas, même si pour blinder le truc il serait peut être utile de fixer ton maillon de chaine dans un U traversé de part en part par ta vis, plutôt que dans un écrou soudé. Cela ferait travailler la soudure en traction (entre ta tige et le fond du U) plutôt qu'en flexion (entre la tige et ton écrou) en cas de choc.

Je serais bien incapable de réaliser un truc pareil... Wink
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 23/12/2011, 19:23

Very Happy
Pépé écrit:
Tu étais forcé de te reprendre sur le renfort, plutôt que d'utiliser la tige filetée sur la châssis qui sert à fixer la ceinture d'origine ?
si tu parle du coté droit ,oui sur le renfort , la tige filetée fait 20mm de long.
C'est du beau boulot en tous cas, même si pour blinder le truc il serait peut être utile de fixer ton maillon de chaine dans un U traversé de part en part par ta vis, plutôt que dans un écrou soudé. Cela ferait travailler la soudure en traction (entre ta tige et le fond du U) plutôt qu'en flexion (entre la tige et ton écrou) en cas de choc.


pour l'ecrou souder il sert déja à la ceinture basique,sinon le choix reste limité dans le montage de deux éléments,
sinon pour information je te ferai une photo des plaques écrous soudé par 2 petits points de soudure équipé de l'anneau vendu avec les harnais ,un régal , affraid ,

pour les soudures des tiges et écrou, chanfrein et 3 cordons.

Merci pour les observations topppppp pour le temps à passer pas de problème Very Happy

FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 23/12/2011, 20:40

Salut FAFA

Beau boulot topppppp topppppp topppppp



Mais petit détail, t'as fait un peu compliqué avec les maillons
Normalement et sauf erreur de ma part, les harnais sont livrés avec des œillets filetés



Le filetage sert aussi à boulonner les éléments de ceintures d'origine



et l'œillet reçoit le mousqueton des harnais



Ce qui te permettrait sur le même point d'ancrage d'avoir les ceintures d'origine sous les harnais
quand tu veux t'en servir sans rien démonter.

Baboon





_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 23/12/2011, 21:16

Very Happy

Merci Baboon ,

pourquoi des maillons de chaine formés ou déformés à la place des anneaux que j'ai reçu.

Ben les passages étroits et ne voulant pas faire des trous de vache ,j'ai pris de la chaine pour diminuer le diamètre,
je t'assure que si tu avais ton jouet devant toi ,bien différente de l'auto classique Very Happy

FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 23/12/2011, 22:09

FAFA44 a écrit: Very Happy

Merci Baboon ,

pourquoi des maillons de chaine formés ou déformés à la place des anneaux que j'ai reçu.

Ben les passages étroits et ne voulant pas faire des trous de vache ,j'ai pris de la chaine pour diminuer le diamètre,
je t'assure que si tu avais ton jouet devant toi ,bien différente de l'auto classique Very Happy

FAFA44

Ben ouai, c'est pour ça que je posais la question, je ne me rend pas vraiment compte
de l'ampleur du problème.
Je récupère ma bestiole peut être la semaine prochaine si j'arrive à me libérer tu taf...
Myriam l'a sortie de l'usine.

Baboon

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 24/12/2011, 18:42

Juste pour rêver ?????







Baboon

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par PePe le 24/12/2011, 19:16

Oh, une belle Renault slovène... :P
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 24/12/2011, 20:08

Very Happy

en cette période Merci santa

j'ai fait les passages supérieurs moins grand que sur la renault ,sinon je compte accrocher les sangles sur le pare chocs arrière vu la longueur et la boucle sera bouclée langue Very Happy

king2

FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 24/12/2011, 21:48

FAFA44 a écrit: Very Happy

en cette période Merci santa

j'ai fait les passages supérieurs moins grand que sur la renault ,sinon je compte accrocher les sangles sur le pare chocs arrière vu la longueur et la boucle sera bouclée langue Very Happy
FAFA44

mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr mdrrrrrrrrrr

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

OUVERTURES DES PASSAGES DE SANGLES HARNAIS

Message par FAFA44 le 25/12/2011, 20:12

Very Happy
Quelques photos des ouvertures de 80mmx24mm que j'ai choisi de faire en fonction de vos critères.,et peaufiner les ouvertures pour ne pas abîmer les sangles,sans doute par un fourreau.

il reste bien entendu les 2 points d'encrages à solutionner.

matériel:
une fraise cloche de 24mm
un forêt de 5mm préperçage.
une lame de scie acier monté en bout sur un porte lame .
facile à couper.


le départ 2 trous de 24mm

traçage/perçage horizontale des 2 ouvertures de 80mmx24mm


reste le traçage pour le passage dans la couture existante,prévoir un refort piquer ou surpiquer avant de faire la coupe

dans la foulée de mes modifs j'ai trouvé une idée cul cul pour changer la forme du dossier cuir affraid j'en rie seul ,trop d'inspiration le jouet.

king2

FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 25/12/2011, 21:30

Salut FAFA et bien vu



C'est a très très peu de choses près ce que j'avais prévu comme découpes de la baignoire
pour le passage des bretelles topppppp topppppp topppppp
Peut être juste un peu plus près les deux ouies l'une de l'autre, et c'est pas sur
vu que je n'ai pas ma bestiole sous les yeux.
Mais ça m'a m'a l'air Top-Gun tes découpes de la baignoire topppppp topppppp topppppp topppppp

Baboon.

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par PePe le 26/12/2011, 12:14

Ah là, ça me plaît bien !

Reste à voir pour les grands : il ne faut pas que les sangles prennent appui sur le haut de tes découpes, car c'est la coque qui ferait la tension (ou l'absence de tension si en cas de choc la baignoire bouge par rapport au châssis).
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 26/12/2011, 13:44

Very Happy

Pépé écrit:

Reste à voir pour les grands : il ne faut pas que les sangles prennent appui sur le haut de tes découpes, car c'est la coque qui ferait la tension (ou l'absence de tension si en cas de choc la baignoire bouge par rapport au châssis).

dans le cas de montage sur l'arceau juste derrière la coque à 20mm ,(nous avons de la chance),si tu fais une coupe de l'angle en faisant certaines variantes angulaires par rapport à une personne plus grande tu as plus d'ouverture qu'un point d'ancrage à1mètre ou sur le pare choc arrière Very Happy ,et la possibilité de monter la boucle en tirage vers le bas par le dessous du tube arceau.
sinon tout le harnais monté sur la coque avec des renforts comme les sièges éjectables.

king2

FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

FERRURE D'ACCROCHE DU POINT HAUT GAUGHE CAISSON HARNAIS

Message par FAFA44 le 30/12/2011, 16:50

Very Happy
Le point haut gauche dans le caisson pas très facile d’accès ,après plusieurs maquettages bois , tole ,
une solution qui semble me convenir pour accrocher la sangle.
***************************************
1)prendre la ligne d’effort dans l’axe de la découpe 80mmx24mm
2) en appui sur le tube rectangle de 80mmx15mm support amortisseur et appui boite moteur.
3)un tirant à 45° repris sur le fourreau de maintient haut de l’amortisseur ,tirage en ligne.
*******************************************
Réalisation d’un bras potence ensemble mécano soudé.
Réalisation d’un tirant, biellette ou plat en alu.
Réalisation d’un maintient de tirant mécano soudé (une oreille ou plat soudée sur un tube de 17mm intérieur ,long 15mm monté en rotation sur le fourreau de l’amortisseur et serré en bout.
*****************************************
Matière :
1 tube acier diam 26/22mm long 305mm terminé
2 maillons acier 67x31 diam 8mm.
Tôle acier ep 3mm
1tole de 130mmx55 mm (joue d’appui et de fixation sur le tube Structure de 80x15 )
2 tôle de 52mmx40mm ( raidisseurs et ancrage haut/ bas encastrer sur le tube Structure de 80x15 )
1tirant/biellette ,tôle alu ag5 de 170mmx 25mm ep 4mm.
1maintient de tirant comprenant :
1 tube acier diam 22/17mm long 15 mm
1tole acier 37mm x25 mm ep 5mm
***************************
Ci-joint quelques photos .


Un croquis pour situer la ferrure

Montage des 2 maillons dans la fente de 8mm


fente de 8mm ,2trous de 8mm et coupe lapidaire.

Ferrure complète


reprise sur le fourreau amortisseur

montage sur la caisse


Fourreau de l'amortisseur

montage en rotation

emmenchement sur le tube de 80mmx 15mm par l'intérieur.

vue de l'arrière

vue intérieur

Montage biellette reste à réaliser 2 fixations de 8mm sur la joue du bas

quelques finitions avant peinture et idem sur divers endroit de la structure F16

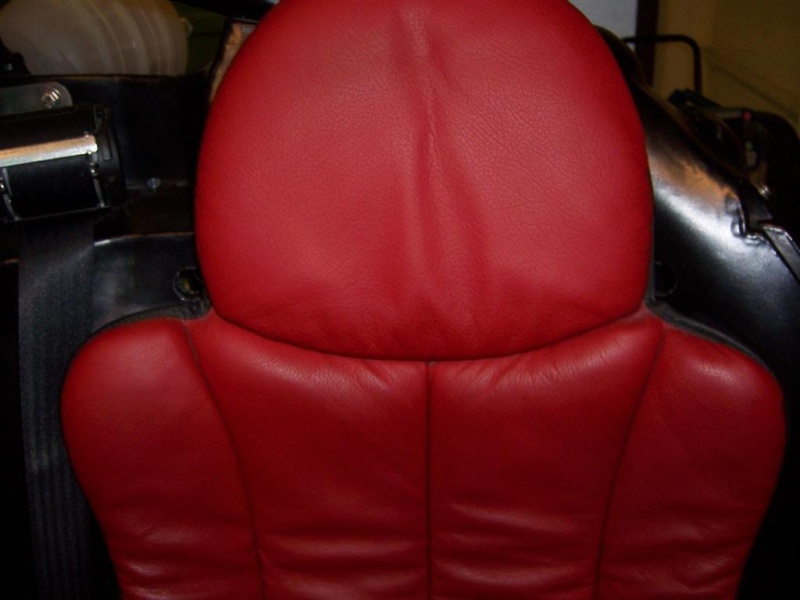

Le dossier cuir à modifier avant le remontage et l'ajustement du harnais.

king2

FAFA44

avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par mac rodgers le 30/12/2011, 17:27

pfff!!!

T'a pas trouvé plus simple?!!!!!

Franchement, je reconnais là, ton passé dans l'aeronautique...

Perso, je passe mon tour de bricolage....
J'ai pas les cartes.... Very Happy
avatar
mac rodgers

Messages : 1410
Date d'inscription : 18/09/2009
Age : 53
Localisation : charente

http://bpaf.net

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 30/12/2011, 18:11

Very Happy

Mac écrit:
T'a pas trouvé plus simple?!!!!!
Very Happy
1 rien monter.
2 si l'arceau était formé différent ,
dans ma façon de voire ,j'ai essayé de trouvé le mieux adapter suivant les normes ,mais le jouet très compact ne laisse pas beaucoup de solutions ,à part l'intégrer dans les futurs modifs SECMA ,avec la CAO ou autres logiciels de dessin topppppp sans avoir trop de recherche ,et laisser en attente les points,suivant ce que fera ou pas l'acheteur.
Libre choix aux Garçons de procéder autrement ,et je l'espére,le potentiel dans le Forum existe mdrrrrrrrrrr de mdrrrrrrrrrr
.
king2


FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par PePe le 30/12/2011, 18:21

Shocked

Fort, très très fort le Fafa.

Effectivement, ta solution semble bonne, mais ne pourrait être adoptée que via des kits de la SECMA... par exemple dans l'esprit d'un kit "SECMA Cup" ?
avatar
PePe

Messages : 847
Date d'inscription : 27/09/2011
Age : 37
Localisation : Bourgogne

Revenir en haut Aller en bas

Bonjour à tous!

Message par fredo le 30/12/2011, 18:23

Beau travail FAFA....Tu vas pouvoir appuyer sur le gros bouton rouge au milieu....maintenant que tu as les harnais!!!

fredo
avatar
fredo

Messages : 175
Date d'inscription : 07/10/2010
Age : 42
Localisation : 62380 Pas de Calais

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 30/12/2011, 18:42

Salut FAFA

Je suppose que c'est un montage "à-blanc" avant mise en peinture ???????

Après mise en peinture, conserve la grosse rondelle plate mais vires l'écrou et la rondelle à ailettes
et montes y un écrou freiné Nylstop bleu.



Les éléments de ceintures/harnais de sécurité sont toujours montés en in-dessérables aux vibrations
par écrous freinés ou filetages coniques.

Les rondelles à ailettes, c'est bon dans le mobilier ou la charpante métallique,
mais pas du tout fiable en mécaniques autos ou motos.

Baboon

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 30/12/2011, 18:53

Very Happy

OUI OUI Baboon Very Happy topppppp ,j'adore mon Superviseur I love you I love you .

king2

FAFA44

Les recrues sont de bon crû en ce moment sur le forum et le mélange nous donnent un cépage,je vous dit pas topppppp topppppp
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 30/12/2011, 19:12

FAFA44 a écrit: Very Happy

OUI OUI Baboon Very Happy topppppp ,j'adore mon Superviseur I love you I love you .
[/b]

Pas superviseur mais c'est sympa Very Happy Very Happy Very Happy
Ce genre de conneries, je l'eu faite à plusieurs reprises étant jeune avant de comprendre.
Si je peux empêcher un autre de la faire, je l'explique.
Tant que c'est un support de lave glace, un autoradio ou autres accessoires, c'est pas bien grave.
Une ceinture qui perd son point d'ancrage, je crois ça ferait un peu négligé en cas d'accident frontal.

Baboon

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par ALAIN du 71 le 30/12/2011, 20:21

bravo FAFA cheers

seulement sans etre desagreable No je voudrai juste te mettre en garde ;sur nos autos de course on a certaines contraintes; je te mets deux dessins


le montage deconseillé car ca tire trop vers le bas



et le montage conseillé




ceci dit ca concerne des pilotes avec le hans
mais je prefere te le dire quand meme ;il ne faurai pas en cas de choc que ca te "vrille" les epaules
peut etre qu'a l'usine ils peuvent donner leur avis
bon courage pour la suite topppppp
avatar
ALAIN du 71

Messages : 461
Date d'inscription : 26/12/2011
Age : 56
Localisation : 71240 NANTON

http://bruchon-competition.e-monsite.com/

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par FAFA44 le 30/12/2011, 21:34

Very Happy

Alain écrit:

seulement sans etre desagreable je voudrai juste te mettre en garde ;sur nos autos de course on a certaines contraintes; je te mets deux dessins

Merci Alain,pas de problème topppppp ,heureusement ,sinon faut vivre seul. affraid

mon croquis à main levé pas bon sur l'angle,j'avais sortie des plans de montages harnais avec un angle de 20° et par rapport à ma taille 1.76 et Sergio 49 1.80,ma présentation assis, tombait à l'endroit ou j'ai réalisé les découpes et le tube de 42mm de l'arceau se trouve à moins 20mm donc un angle de plus 20° et - de 30°,juste un coup de chance.
toujours possible de modifier.

king2

FAFA44
avatar
FAFA44

Messages : 3542
Date d'inscription : 04/09/2009
Age : 66
Localisation : 44160

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par ALAIN du 71 le 30/12/2011, 21:46

pas de soucis

comme je ne connait pas le F16 j'ai un peu de mal a visualiser drunken
avatar
ALAIN du 71

Messages : 461
Date d'inscription : 26/12/2011
Age : 56
Localisation : 71240 NANTON

http://bruchon-competition.e-monsite.com/

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Baboon le 30/12/2011, 22:06

Merci Alain pour ces détails très précis
Surtout avec les casques équipés avec le Hans.

Baboon

_________________
800 Chx sous le capot et un âne au volant


Mes sites:
Forum des Tricyclecars-->  http://tricyclecars.0forum.biz/forum
Forum Secma F16 Passion--> http://secma-f16passion.forumactif.org/forum
Forum Alfa Romeo classiques et vintages de France--> http://alfa-romeo-classique.forumactif.com/forum.htm
Forum Alfa Romeo Transaxales--> http://alfaromeotransaxales.forumactif.info/index.htm


SECMA 1600 F16 & JZR-Cx 500 Honda

avatar
Baboon
Admin

Messages : 9876
Date d'inscription : 08/06/2009
Age : 60
Localisation : Essonne 91 - FRANCE

http://alfa-classic-club.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Projet montage d'harnais 4 points

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
